Cách đọc bước kiểm tra chất lượng trên Xưởng sản xuất từ thiết bị đo IoT

Bước kiểm tra Đo lường của một lệnh công đoạn thường là một lần cân. Trên màn hình Xưởng sản xuất, người vận hành đứng tại máy, hai tay cầm sản phẩm, phải đọc con số trên cân rồi gõ vào bàn phím số. Con số gõ tay có thể bị đọc sai hoặc gõ sai, và sau này không ai biết nó đến từ đâu.

IoT Chất lượng Điều hành xưởng sản xuất thêm một nút vào bước Đo lường trên màn hình Xưởng sản xuất: Đọc từ thiết bị đo. Một lần chạm lấy một số đo mới từ chiếc cân phục vụ phiếu kiểm tra và đưa nó vào bước kiểm tra. Người vận hành nhìn con số rồi chạm Xác nhận; chỉ khi đó kết quả mới được ghi nhận. Phiếu kiểm tra lưu lại thiết bị nào cho số đo và vào lúc nào, và không ai sửa được thông tin này về sau.

Module không thêm menu, thiết lập hay màn hình riêng nào. Thiết bị đo nào được hỏi (chiếc cân được chọn trên trung tâm sản xuất của lệnh công đoạn, nếu không có thì thiết bị đo của điểm kiểm soát), và mọi điều về chính lần đọc, được giải thích một lần trong Cách đọc số đo chất lượng từ thiết bị đo IoT và không nhắc lại ở đây. Module chạy độc lập: trạm không cần máy quét, bàn đạp và máy in tem nhãn của IoT Điều hành xưởng sản xuất.

Ai làm	Người vận hành xưởng ghi nhận các bước Đo lường; Nhân viên kiểm tra chất lượng xem xét lại; Quản lý chất lượng chọn thiết bị đo.
Ứng dụng	IoT Shop Floor Quality (cùng Quality Control IoT for Manufacturing và Shop Floor Control - Quality)

Cần có trước

Chiếc cân đưa ra số đọc thuộc một hộp IoT: làm theo Thiết lập và quản lý hộp IoT. Sau đó chọn cân trên trung tâm sản xuất hoặc trên điểm kiểm soát (xem Phiếu kiểm tra của lệnh công đoạn được đọc thế nào?).

Quy trình

1. Cần làm - Người vận hành xưởng mở bước kiểm tra chất lượng Đo lường của lệnh công đoạn trên màn hình Xưởng sản xuất, chạm Đọc từ thiết bị đo và kiểm tra con số điền vào bước. Bước tiếp theo: chính người vận hành đó.

2. Đạt / Không đạt - Người vận hành xưởng chạm Xác nhận. Dung sai của điểm kiểm soát quyết định bước ở trạng thái Đạt hay Không đạt. Nhân viên kiểm tra chất lượng có thể mở lại và sửa phiếu sau đó.

Ai sử dụng IoT Điều hành xưởng sản xuất - Chất lượng

Vai trò	Công việc	Quyền truy cập cần gán
Quản trị hệ thống	Cài module (module tự cài khi hai ứng dụng cần thiết đã có) và cấp quyền truy cập cho mọi người.	Quản trị / Thiết lập
Người vận hành xưởng	Chạy các lệnh công đoạn tại trạm và ghi nhận các bước Đo lường, đọc con số từ thiết bị đo thay vì gõ tay.	Sản xuất / Người dùng
Nhân viên kiểm tra chất lượng	Thực hiện và sửa các phiếu kiểm tra chất lượng. Giữ quyền đọc và chỉnh số đo sau khi lệnh đã hoàn tất.	Quality / Người dùng
Quản lý chất lượng	Chọn thiết bị đo trên từng điểm kiểm soát và quyết định ai thực hiện phiếu bằng trường Người phụ trách.	Quality / Quản trị viên

Quyền Quality / Quản trị viên đã bao gồm quyền Quality / Người dùng.

Làm sao để cài IoT Điều hành xưởng sản xuất - Chất lượng?

IoT Chất lượng Điều hành xưởng sản xuất tự cài ngay khi Quality Control IoT for Manufacturing và Shop Floor Control - Quality đều đã được cài, nên hầu hết cơ sở dữ liệu không phải cài tay. Nếu module chưa được cài:

1. Mở Ứng dụng.

2. Bỏ bộ lọc Ứng dụng mặc định để module không phải ứng dụng cũng được liệt kê, rồi tìm IoT Shop Floor Quality.

3. Bấm Kích hoạt. Hai ứng dụng mà module cần được cài cùng nếu còn thiếu.

Module không có công tắc trong Thiết lập. Để gỡ module, mở Ứng dụng, tìm module theo cách trên rồi bấm Gỡ cài đặt.

Làm sao để gán quyền truy cập?

1. Mở Thiết lập ‣ Người dùng & Công ty ‣ Người dùng và mở người dùng cần gán.

2. Trên trang Quyền truy cập, đặt Sản xuất là Người dùng cho từng Người vận hành xưởng.

3. Đặt Quality là Người dùng cho từng Nhân viên kiểm tra chất lượng, hoặc Quản trị viên cho từng Quản lý chất lượng.

4. Lưu.

Module không đổi quyền truy cập nào. Người vận hành xưởng không cần quyền IoT nào để đọc từ thiết bị đo của trạm.

Mỗi Người vận hành xưởng còn phải được liên kết với một nhân viên: mở nhân viên trong ứng dụng Nhân viên và đặt Người dùng liên kết là người dùng của họ. Nếu chưa có liên kết này, Xưởng sản xuất từ chối bắt đầu công việc và báo rằng người dùng chưa được liên kết với nhân viên.

Quản lý chất lượng chọn thiết bị đo ở đâu?

Nút chỉ hiện trên bước Đo lường khi có thiết bị đo được chỉ định. Có hai nơi chỉ định được, và quy tắc chọn giữa hai nơi được mô tả trong Phiếu kiểm tra của lệnh công đoạn được đọc thế nào?.

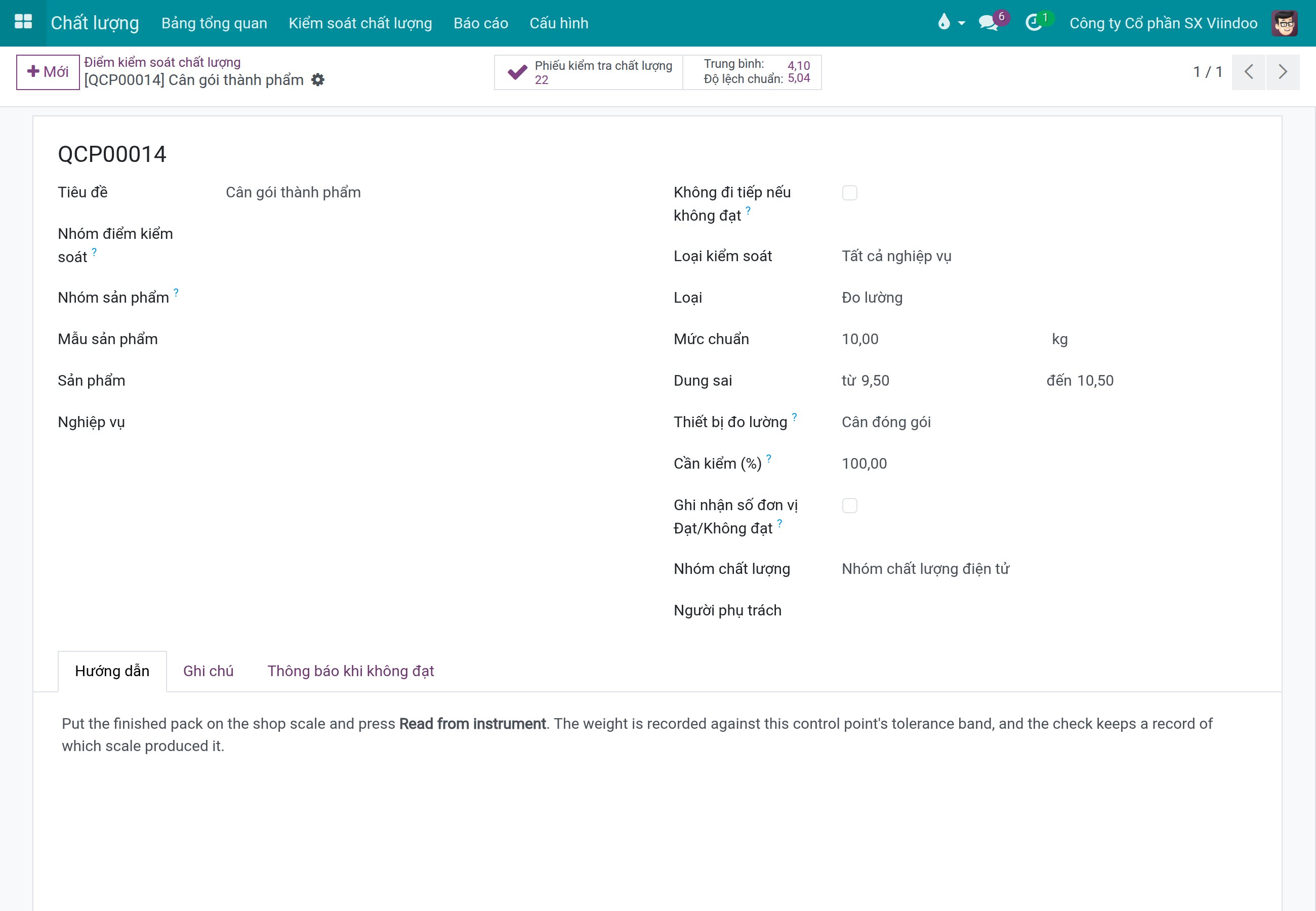

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Điểm kiểm soát và mở điểm kiểm soát, hoặc bấm Mới.

2. Đặt Loại là Đo lường và nhập Mức chuẩn, đơn vị và Dung sai.

3. Trong Thiết bị đo lường, chọn chiếc cân dùng khi trung tâm sản xuất của lệnh công đoạn không có cân riêng.

4. Lưu.

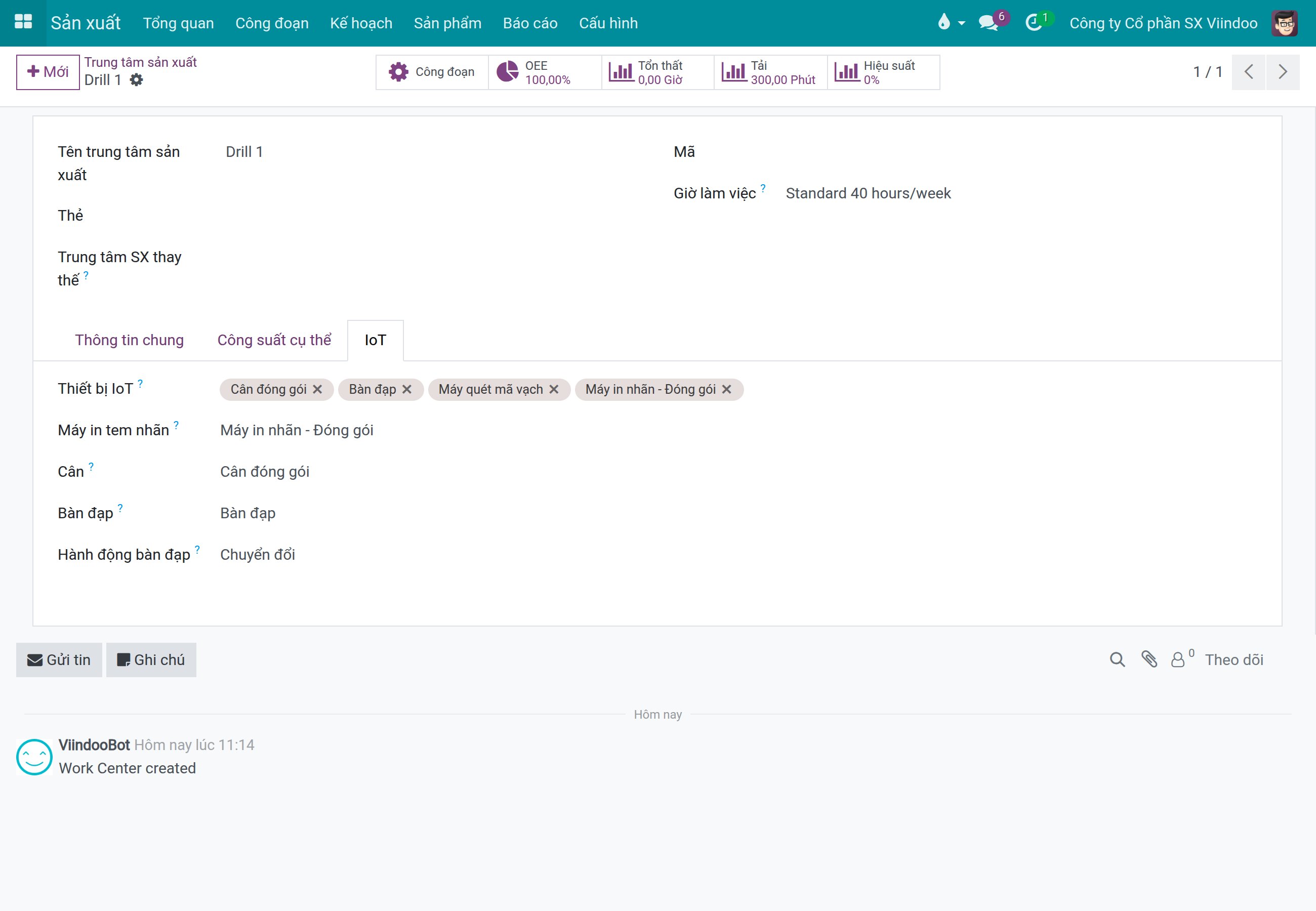

Cân của một trung tâm sản xuất được chọn trên trang IoT của nó, tại Sản xuất ‣ Cấu hình ‣ Trung tâm sản xuất, trong trường Cân. Khi trung tâm sản xuất đã chọn cân, bước Đo lường của lệnh công đoạn chạy tại trung tâm đó được đọc từ chiếc cân này.

Để trống Người phụ trách với các điểm kiểm soát do nhân viên vận hành tại trạm thực hiện. Khi Người phụ trách có tên một người, chỉ người đó được ghi nhận phiếu, và nút không được đưa ra cho bất kỳ ai khác.

Người vận hành đọc bước Đo lường từ thiết bị đo thế nào?

1. Mở ứng dụng Xưởng sản xuất, chọn trung tâm sản xuất của bạn và bấm Mở bảng công việc.

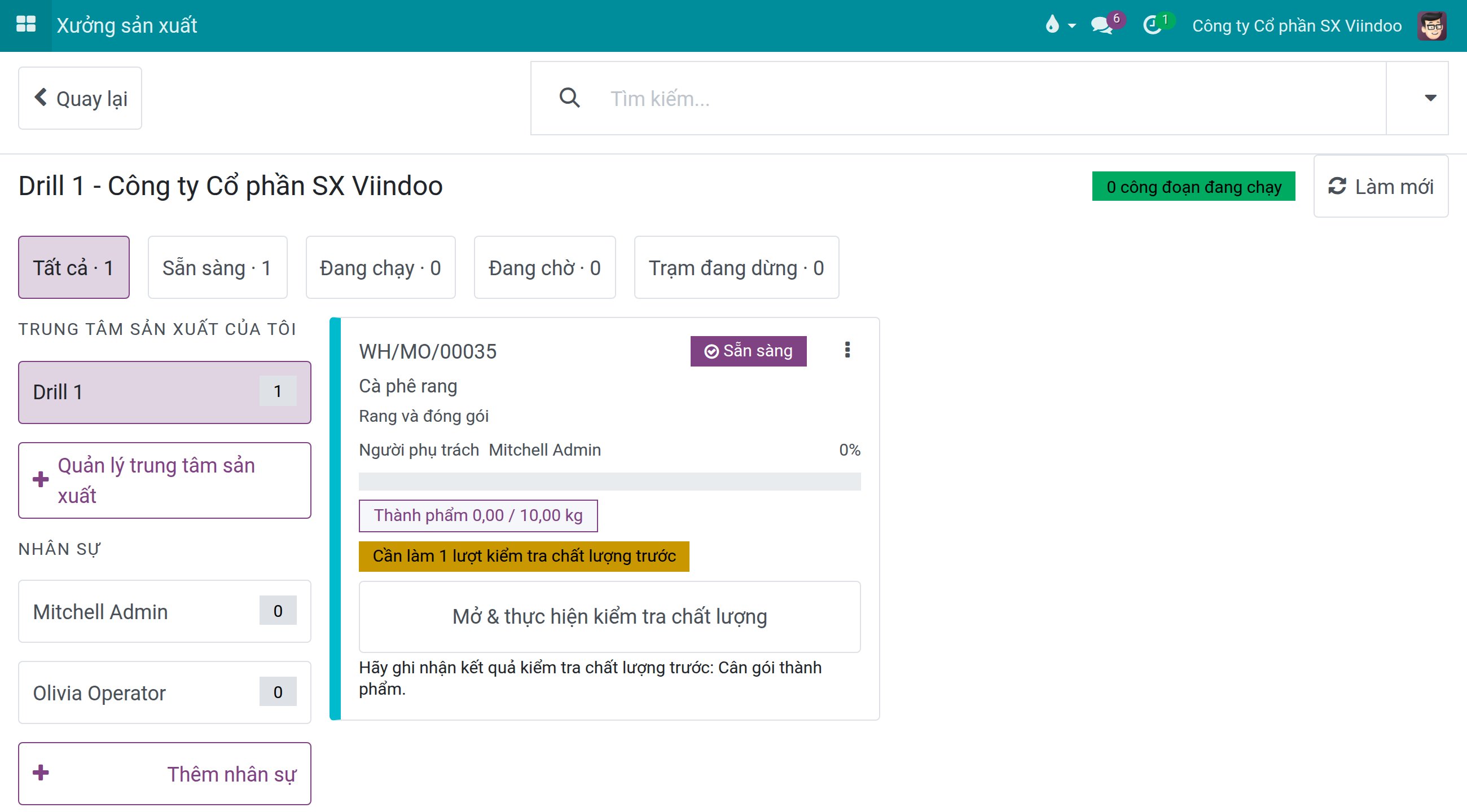

2. Tìm thẻ của lệnh công đoạn. Thẻ có nhãn như Cần làm 1 lượt kiểm tra chất lượng trước và dòng Hãy ghi nhận kết quả kiểm tra chất lượng trước nghĩa là lệnh công đoạn bị giữ cho đến khi các bước chất lượng được ghi nhận.

3. Bấm Mở & thực hiện kiểm tra chất lượng. Màn hình Kiểm tra chất lượng trước khi bắt đầu liệt kê các bước của lệnh công đoạn.

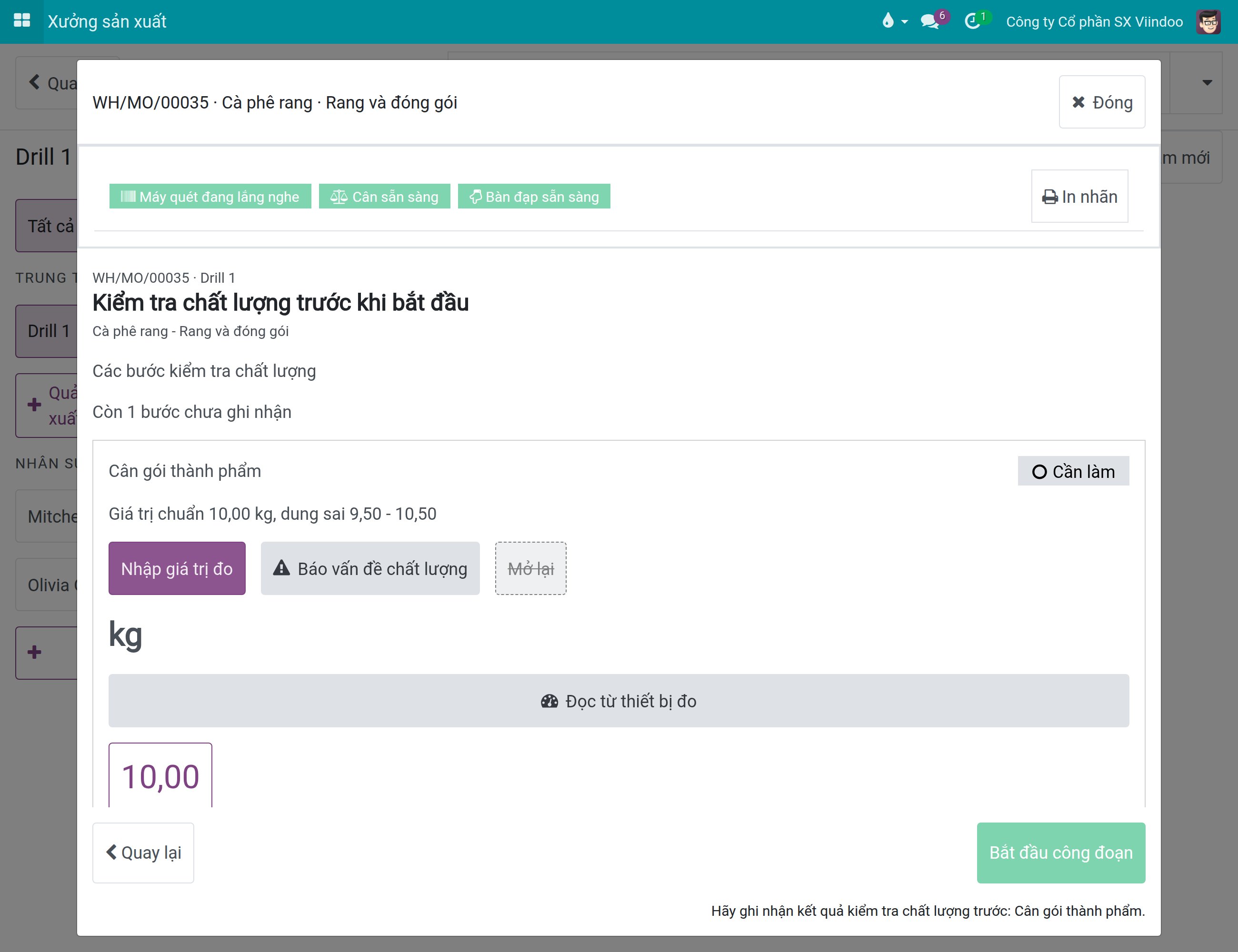

4. Trên bước Đo lường, đọc giá trị chuẩn và dung sai, rồi bấm Nhập giá trị đo. Bàn phím số mở ra, phía trên có nút Đọc từ thiết bị đo.

5. Đặt sản phẩm lên cân và đợi số cân ổn định.

6. Chạm Đọc từ thiết bị đo. Trong lúc hộp trả lời, nút hiện Đang chờ thiết bị đo.... Một lần chạm lấy một số đo mới tại đúng thời điểm đó.

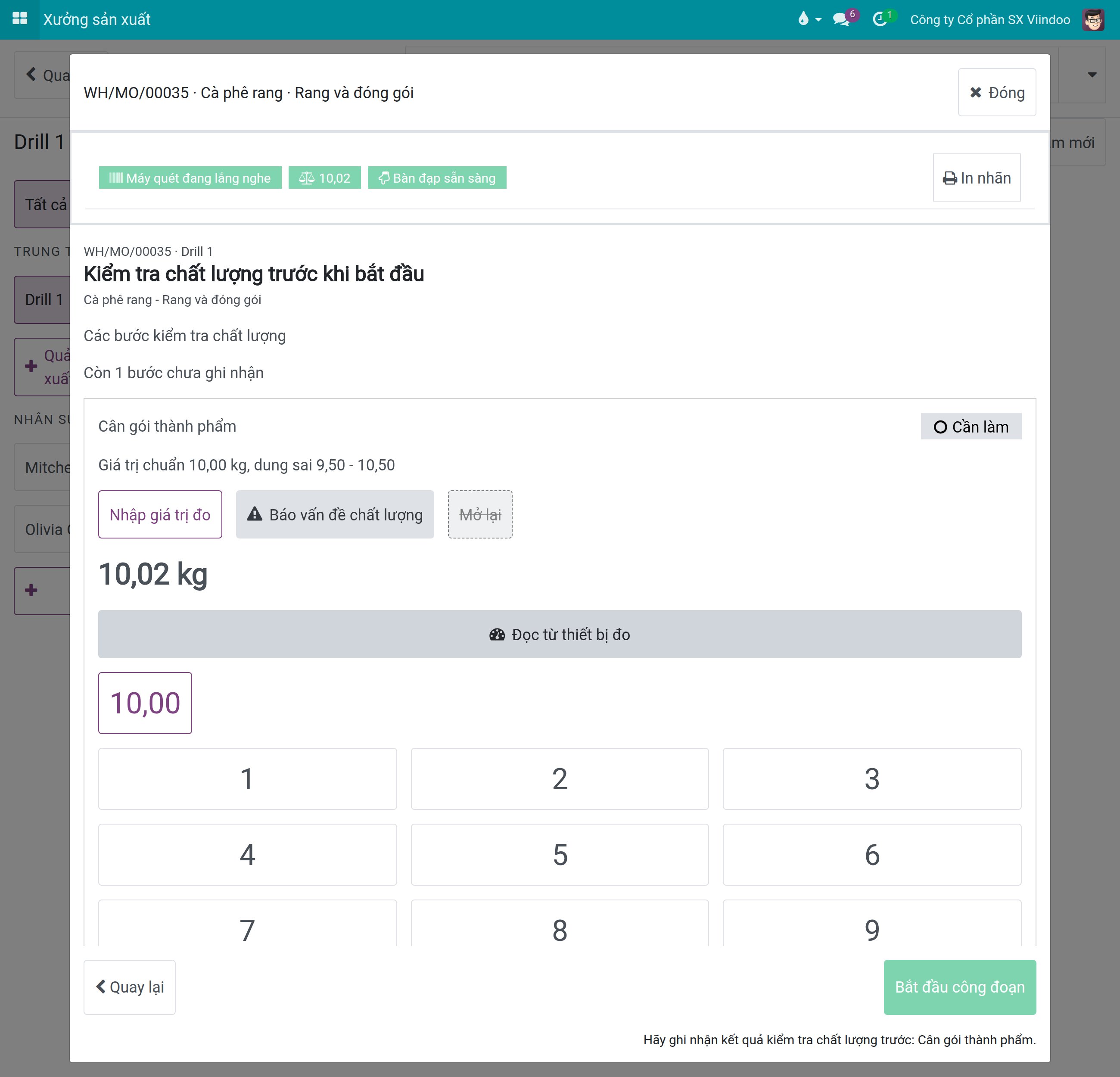

7. Con số điền vào bước, ví dụ 10,02 kg. Hãy kiểm tra. Chưa có gì được ghi nhận.

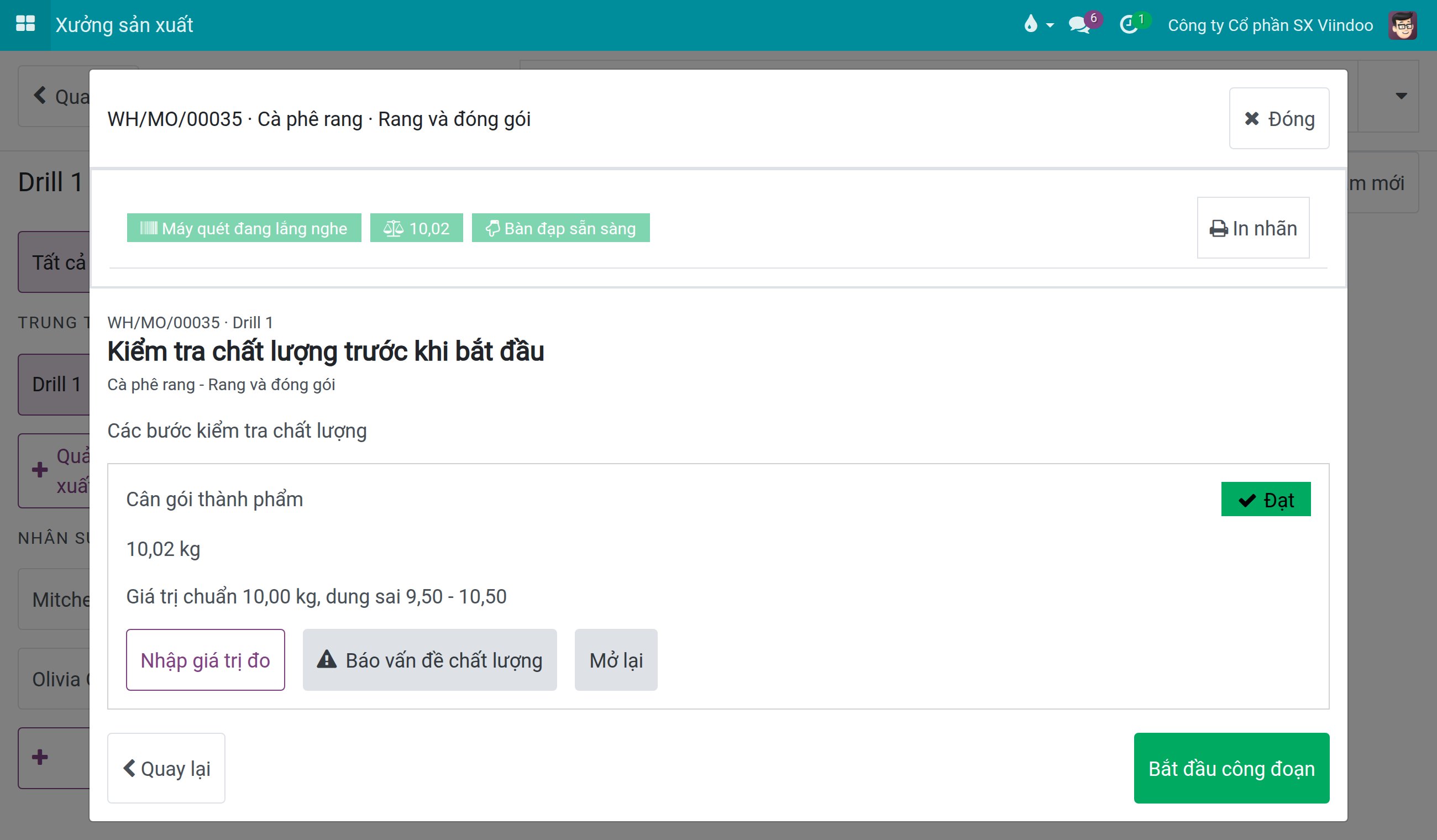

8. Chạm Xác nhận. Bước chuyển sang Đạt hoặc Không đạt theo dung sai của điểm kiểm soát và con số được ghi nhận.

9. Khi không còn bước nào cần làm, chạm Bắt đầu công đoạn.

Nếu số đo không như bạn mong đợi, hãy đặt lại sản phẩm lên cân và chạm Đọc từ thiết bị đo một lần nữa trước khi chạm Xác nhận: số đo mới thay con số trong bước. Bạn cũng có thể tự gõ con số trên bàn phím số; giá trị gõ tay được ghi nhận là Nhập thủ công.

Khi không thấy nút

Nút Đọc từ thiết bị đo chỉ được đưa ra khi đồng thời đúng cả các điều sau:

• có thiết bị được chỉ định: trung tâm sản xuất đã chọn cân, hoặc điểm kiểm soát ghi một thiết bị đo lường;

• bạn được ghi nhận phiếu này: điểm kiểm soát không có Người phụ trách, hoặc bạn chính là người đó;

• bước vẫn còn cần làm.

Trên lệnh sản xuất hoặc lệnh công đoạn đã hủy hoặc đã hoàn thành, người vận hành không được đưa ra nút này. Nhân viên kiểm tra chất lượng sửa phiếu từ form phiếu, xem bên dưới. Trong mọi trường hợp bạn vẫn có thể gõ con số trên bàn phím số.

Điều gì xảy ra khi hộp hoặc thiết bị gặp sự cố?

Việc bị từ chối hoặc đọc lỗi được hiển thị trong một thông báo màu vàng ngay dưới nút. Bàn phím số và những gì bạn đã gõ vẫn giữ nguyên, nên bạn luôn có thể gõ tay con số; khi đó số đo được ghi nhận là Nhập thủ công.

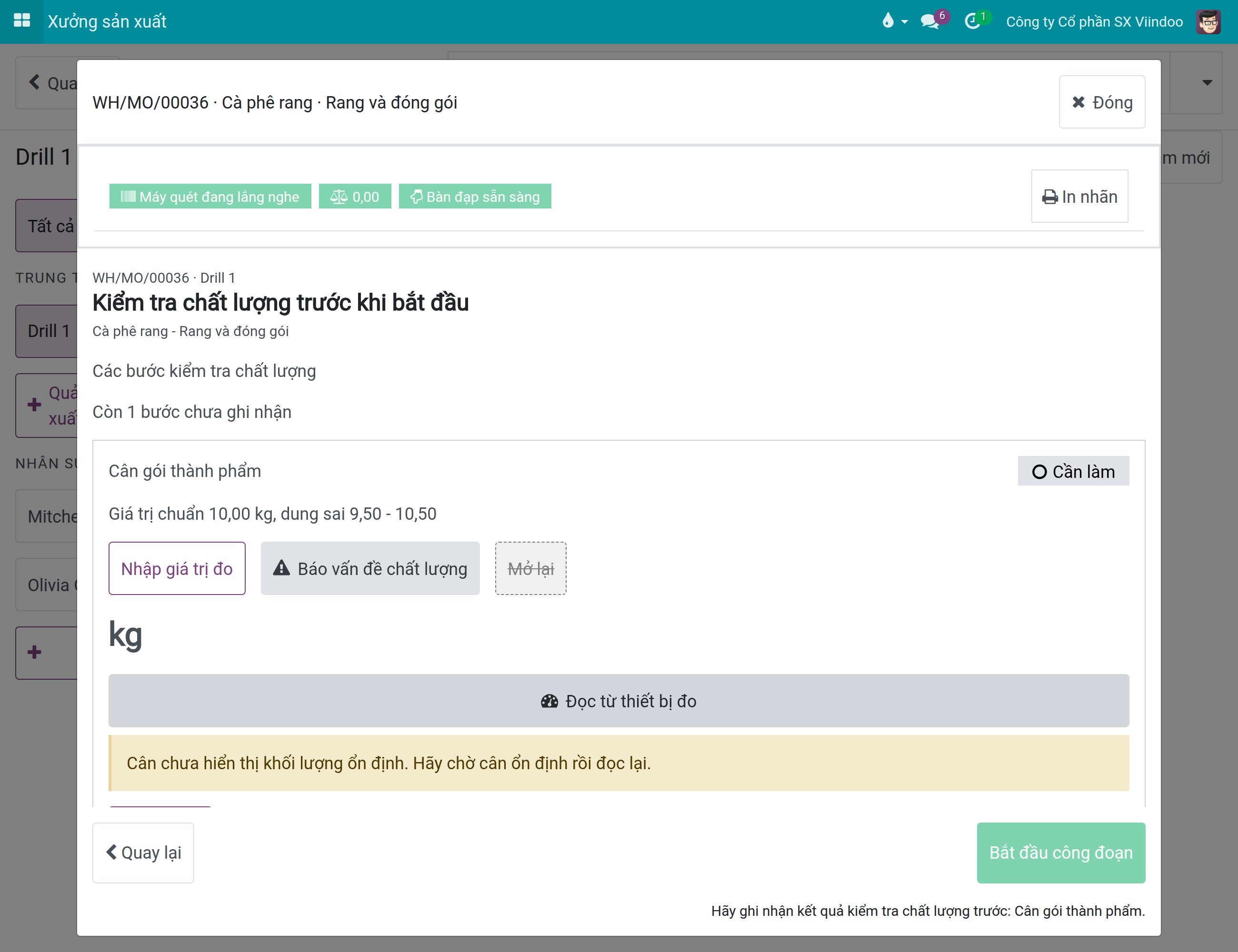

• Cân chưa hiển thị khối lượng ổn định. Hãy chờ cân ổn định rồi đọc lại. Cân hiện số 0 hoặc chưa ổn định. Khối lượng bằng 0 không bao giờ được ghi nhận. Hãy chờ khối lượng ổn định rồi chạm lại Đọc từ thiết bị đo.

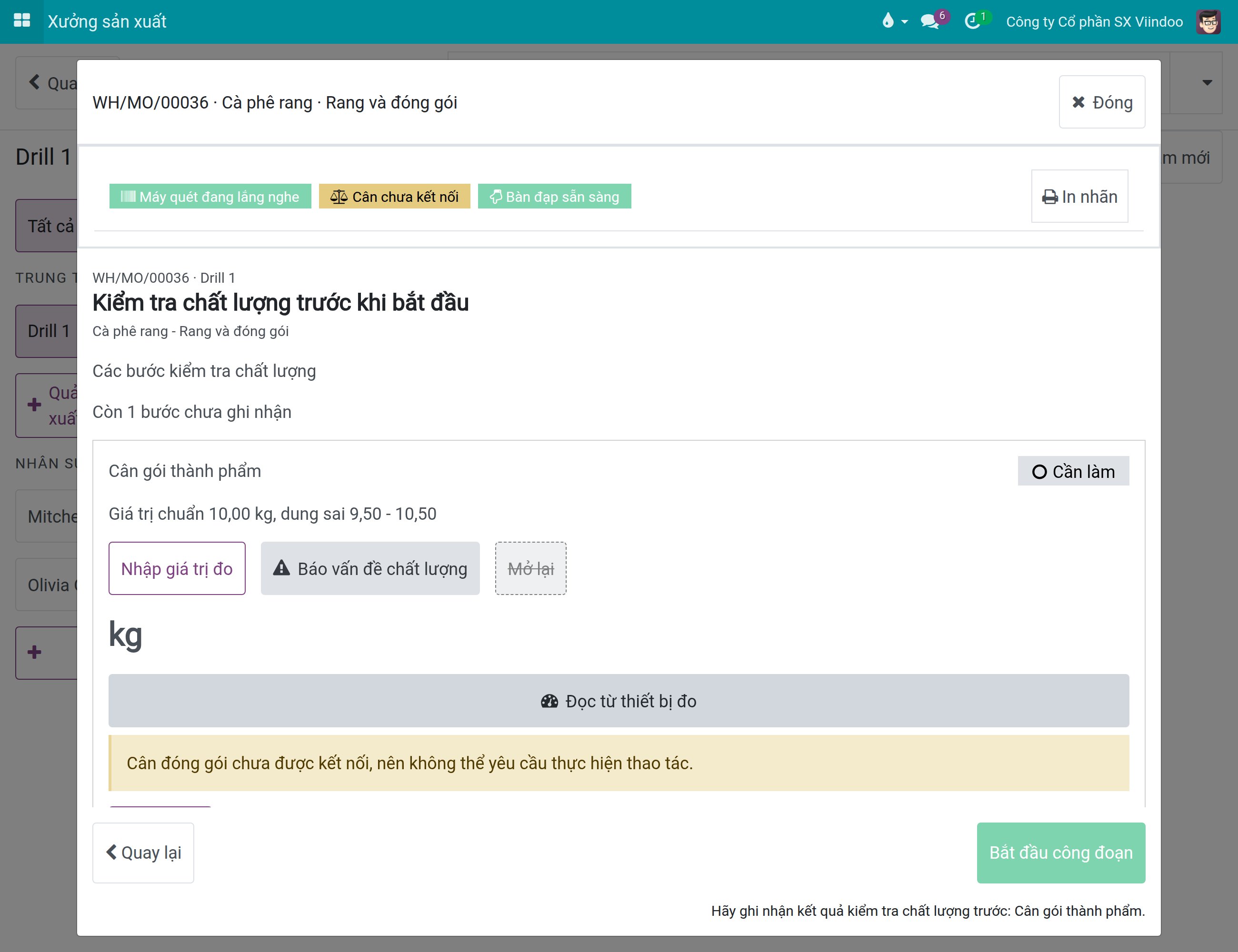

• Cân đóng gói chưa được kết nối, nên không thể yêu cầu thực hiện thao tác. Thông báo bắt đầu bằng tên của thiết bị đo (ở đây là Cân đóng gói). Hãy nhờ người phụ trách hộp IoT kiểm tra hộp và cân, rồi đọc lại.

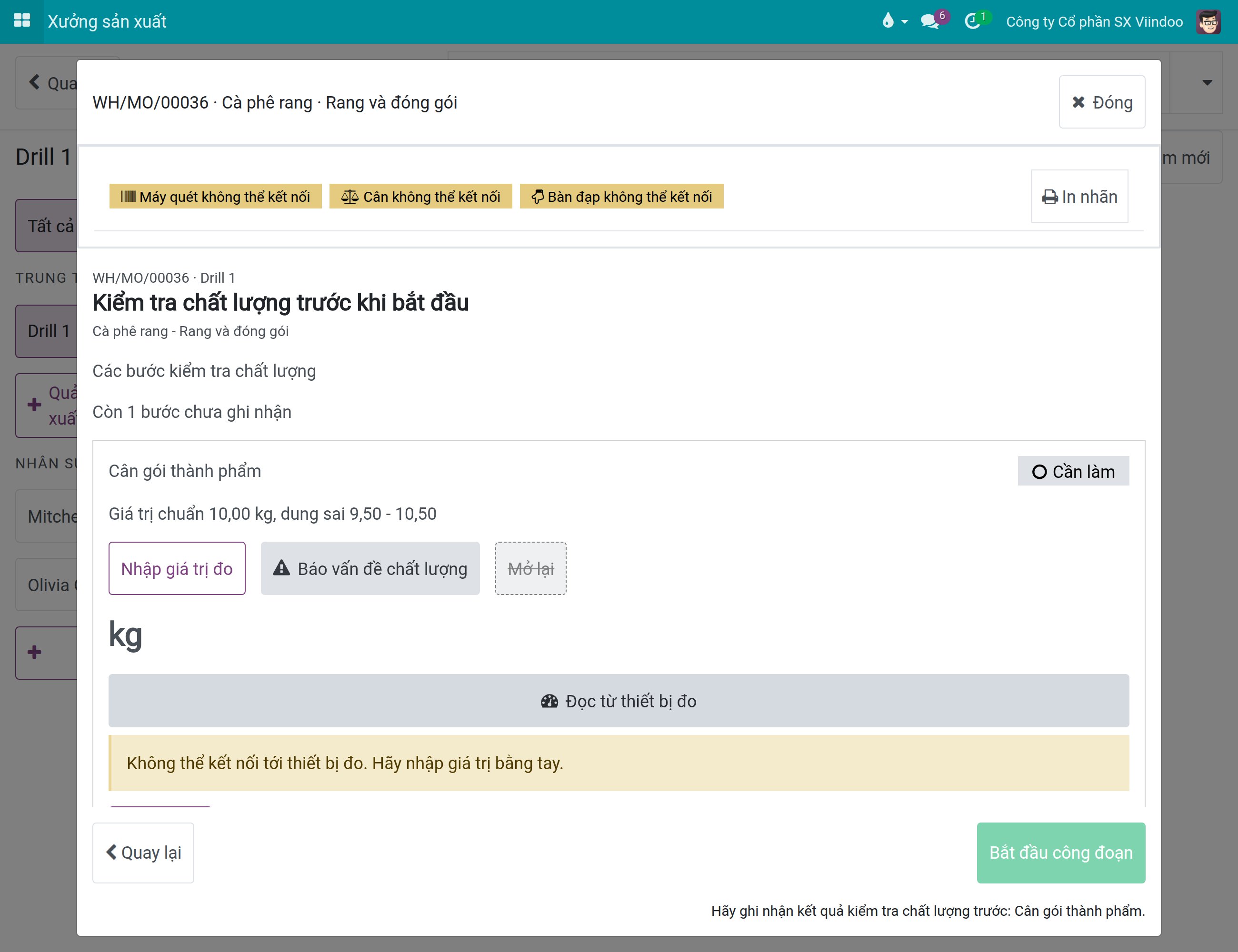

• Không thể kết nối tới thiết bị đo. Hãy nhập giá trị bằng tay. Hộp không trả lời. Hãy gõ con số trên bàn phím số, hoặc thử lại khi hộp đã hoạt động trở lại.

• Thông báo cho biết yêu cầu kết thúc mà không có số đo dùng được. Hãy kiểm tra thiết bị đo, rồi đọc lại hoặc gõ tay con số.

Trình duyệt chạy Xưởng sản xuất nói chuyện trực tiếp với hộp IoT. Khi trang Xưởng sản xuất được mở qua HTTPS và hộp có địa chỉ nội bộ, trình duyệt có thể xin phép truy cập các thiết bị trong mạng cục bộ; hãy cho phép với trang này.

Nhân viên kiểm tra chất lượng kiểm tra và sửa số đo thế nào?

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Phiếu kiểm tra chất lượng và mở phiếu của lệnh công đoạn. Trường Lệnh công đoạn cho bạn biết đó là lệnh nào.

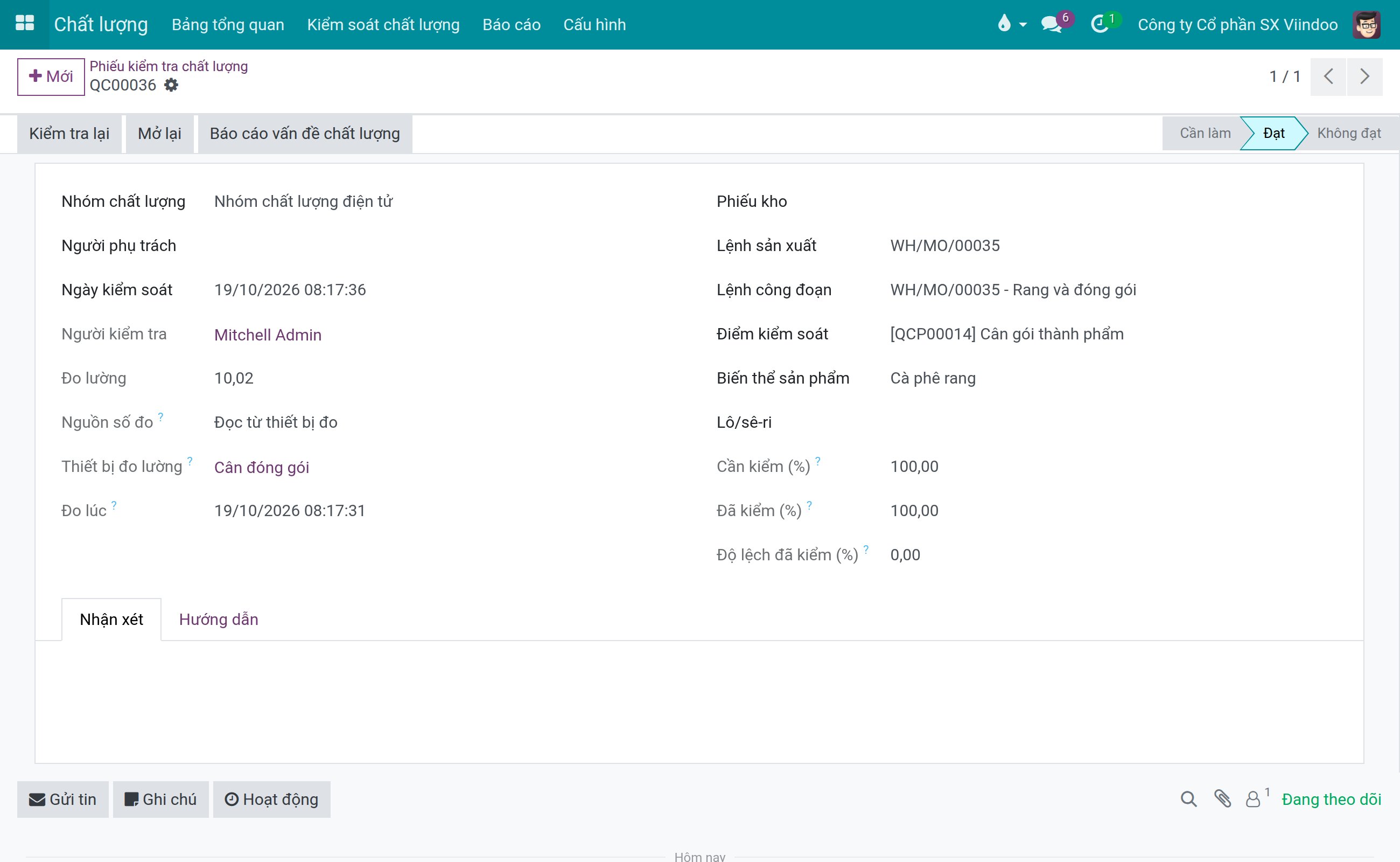

2. Xem Nguồn số đo, Thiết bị đo lường và Đo lúc. Các trường này cho biết giá trị được Đọc từ thiết bị đo (hoặc Nhập thủ công), thiết bị nào cho số đo và vào lúc nào. Không ai sửa được chúng về sau.

Để đo lại một phiếu đã có kết quả:

1. Trên màn hình Xưởng sản xuất, mở bước và chạm Mở lại, hoặc trên form phiếu bấm Mở lại. Bước quay về Cần làm.

2. Chạm Nhập giá trị đo (trên form phiếu, bấm Đo lường) rồi chạm Đọc từ thiết bị đo.

3. Kiểm tra con số rồi chạm Xác nhận.

Kiểm tra lại trên form phiếu không bao giờ đưa ra nút đọc từ thiết bị: để đo lại, luôn mở lại phiếu trước.

Người vận hành không được đưa ra nút Đọc từ thiết bị đo trên lệnh đã hủy hoặc đã hoàn thành. Người có quyền Quality / Người dùng vẫn giữ quyền sửa phiếu từ form phiếu: mở phiếu tại Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Phiếu kiểm tra chất lượng, bấm Mở lại, rồi Đo lường và Đọc từ thiết bị đo.

Lỗi thường gặp

Vấn đề	Cách xử lý
Không có nút Đọc từ thiết bị đo trên bàn phím số.	Cả trung tâm sản xuất của lệnh công đoạn lẫn điểm kiểm soát đều chưa chỉ định thiết bị đo; hoặc điểm kiểm soát ghi một Người phụ trách và bạn không phải người đó; hoặc bước đã có kết quả (hãy chạm Mở lại trước); hoặc lệnh đã hủy hay đã hoàn thành. Hãy nhờ Quản lý chất lượng kiểm tra điểm kiểm soát và Cân của trung tâm sản xuất.
Thông báo nói cân chưa hiển thị khối lượng ổn định.	Cân hiện số 0 hoặc chưa ổn định. Hãy chờ cân ổn định rồi đọc lại.
Thông báo nói cân chưa được kết nối, hoặc không thể kết nối tới thiết bị đo.	Hộp hoặc cân không phản hồi. Hãy nhập con số bằng tay, hoặc nhờ người phụ trách hộp IoT kiểm tra.
Con số không phải khối lượng trên cân.	Một lần chạm lấy một số đo tại thời điểm đó. Hãy đặt sản phẩm lên cân, chờ cân ổn định và chạm lại Đọc từ thiết bị đo trước khi chạm Xác nhận.
Phiếu đọc từ chiếc cân sai.	Xem Phiếu kiểm tra của lệnh công đoạn được đọc thế nào?, phần giải thích cân nào được hỏi.

Câu hỏi thường gặp

Kết quả có được ghi nhận ngay khi tôi bấm Đọc từ thiết bị đo không? Không. Con số chỉ điền vào bước. Kết quả được ghi nhận khi bạn bấm Xác nhận.

Tôi vẫn tự nhập giá trị được chứ? Được. Giá trị nhập bằng tay được ghi nhận là Nhập thủ công.

Trạm có cần máy quét, bàn đạp và máy in tem nhãn của IoT Điều hành xưởng sản xuất không? Không. Module này chạy mà không cần chúng.
