Cách đọc số đo chất lượng từ thiết bị đo IoT

Điểm kiểm soát chất lượng xác định mức chuẩn và khoảng dung sai, nhưng con số được ghi vào phiếu kiểm tra chất lượng thường là con số ai đó tự gõ lại từ màn hình của thiết bị đo. IoT Chất lượng cho phép điểm kiểm soát chỉ định thiết bị đo đã đăng ký (cân) cung cấp số đo cho nó. Nhân viên kiểm tra chất lượng lấy số đo vào phiếu chỉ bằng một cú nhấp, và mỗi phiếu lưu lại số đo được đọc từ thiết bị đo hay nhập thủ công, thiết bị nào đã tạo ra nó và vào lúc nào.

Kết luận đạt hay không đạt không thay đổi: đó vẫn là quy tắc dung sai của chính điểm kiểm soát. Module chỉ cung cấp con số. Điểm kiểm soát không chỉ định thiết bị đo nào vẫn được nhập thủ công y như trước.

Với phiếu kiểm tra chất lượng thuộc một lệnh công đoạn, Kiểm soát Chất lượng IoT cho Sản xuất cho phiếu đọc từ chiếc cân mà trung tâm sản xuất của lệnh đã chỉ định, nên nhân viên kiểm tra tại trạm không phải chọn gì.

Ai làm	Quản lý chất lượng chỉ định thiết bị đo; Nhân viên kiểm tra chất lượng đo; Quản lý sản xuất chỉ định cân cho từng trung tâm sản xuất.
Ứng dụng	IoT Quality (cùng Chất lượng và Internet of Things); với lệnh công đoạn thêm Quality Control IoT for Manufacturing

Cần có trước

Hộp IoT đã được ghép nối và cân của nó đã được kết nối: làm theo Thiết lập và quản lý hộp IoT. Mỗi thiết bị đo thuộc về công ty của hộp.

Quy trình

1. Cần làm - Nhân viên kiểm tra chất lượng mở phiếu, bấm Đo lường rồi Đọc từ thiết bị đo. Phiếu vẫn ở lại với chính người đó để đưa ra kết luận.

2. Đạt / Không đạt - Nhân viên kiểm tra chất lượng xác nhận. Dung sai của điểm kiểm soát quyết định phiếu Đạt hay Không đạt.

Ai sử dụng các module này

Vai trò	Công việc	Quyền truy cập cần gán
Quản trị hệ thống	Cài module, ghép nối hộp IoT và gán quyền truy cập cho từng người.	Quản trị / Thiết lập
Quản lý sản xuất	Chỉ định chiếc cân của từng trung tâm sản xuất, để số đo trên lệnh công đoạn được đọc từ đúng trạm.	Sản xuất / Quản trị viên (quyền này kèm theo Internet Vạn vật (IoT) / Người dùng)
Quản lý chất lượng	Xác định các điểm kiểm soát và chọn thiết bị đo cho từng điểm.	Quality / Quản trị viên
Nhân viên kiểm tra chất lượng	Thực hiện phiếu kiểm tra chất lượng và đọc số đo từ thiết bị đo đang cầm.	Quality / Người dùng

Làm sao để cài các module?

IoT Chất lượng tự cài ngay khi cả ứng dụng IoT và ứng dụng Chất lượng đã được cài. Module không có menu và không có biểu tượng ứng dụng riêng.

1. Mở Ứng dụng.

2. Cài IoT và Chất lượng nếu chưa cài.

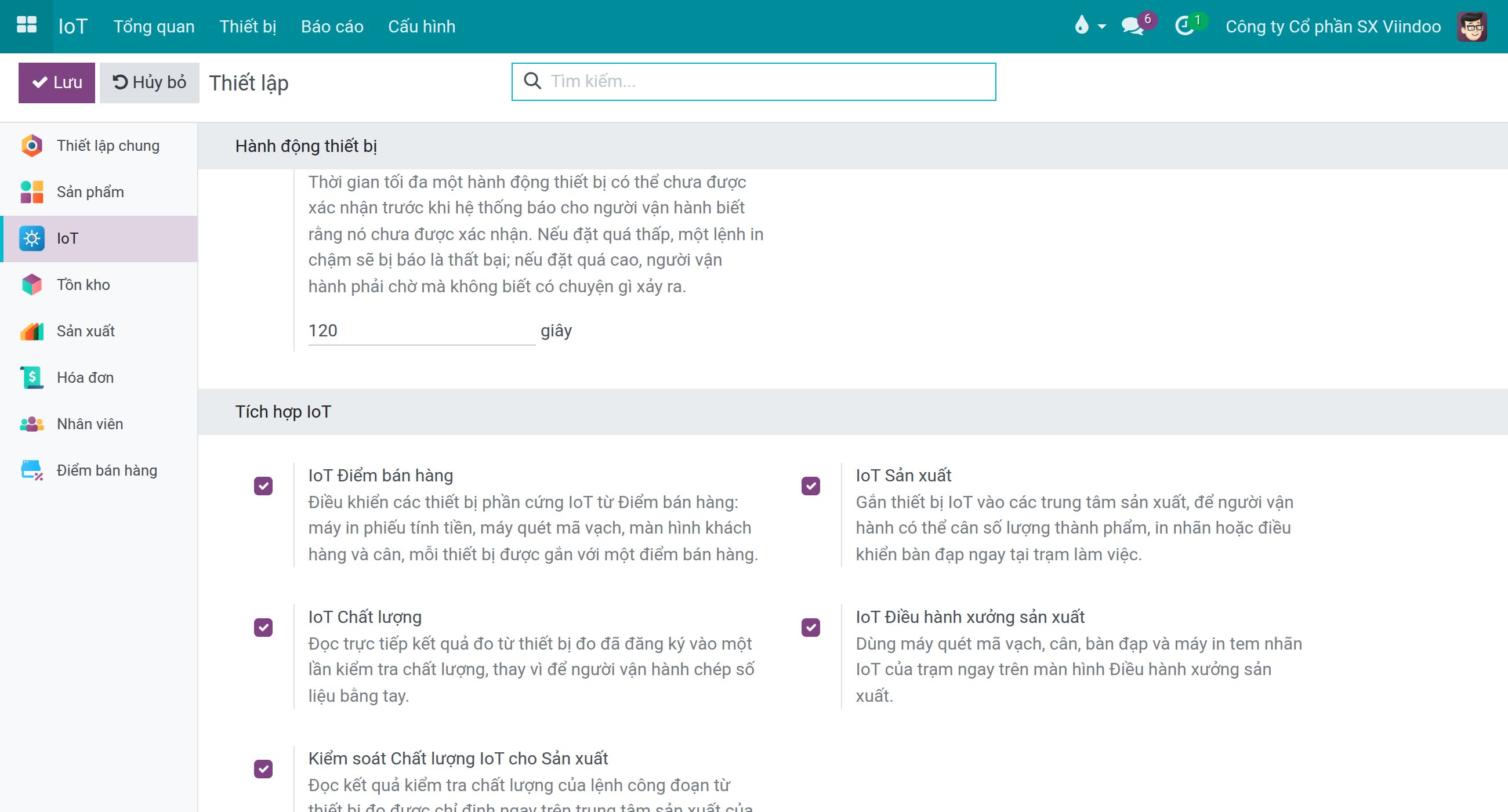

3. Mở IoT ‣ Cấu hình ‣ Thiết lập và trong mục Tích hợp IoT, kiểm tra IoT Chất lượng đã được bật. Tắt công tắc để gỡ module.

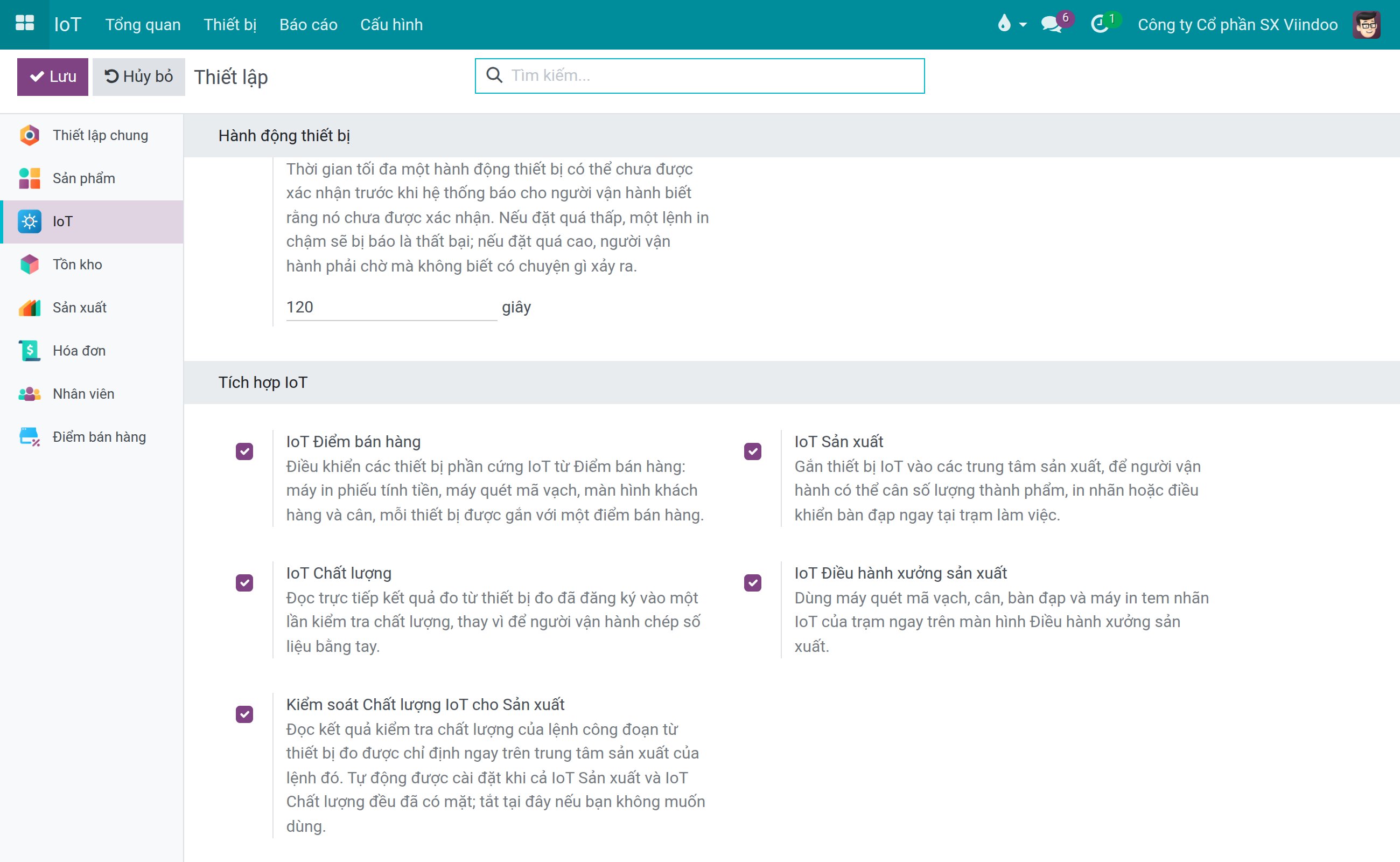

Kiểm soát Chất lượng IoT cho Sản xuất tự cài ngay khi IoT Sản xuất, IoT Chất lượng và phần kiểm soát chất lượng của ứng dụng Sản xuất đều đã được cài. Kiểm tra trong Tích hợp IoT rằng Kiểm soát Chất lượng IoT cho Sản xuất đang bật. Tắt nó để gỡ module.

Cả hai module đều không có thiết lập riêng.

Làm sao để gán quyền truy cập?

1. Mở Thiết lập ‣ Người dùng & Công ty ‣ Người dùng và mở người dùng cần gán.

2. Trong mục Quality, chọn Quality / Quản trị viên cho Quản lý chất lượng hoặc Quality / Người dùng cho Nhân viên kiểm tra chất lượng.

3. Trong mục Sản xuất, chọn Quản trị viên cho từng Quản lý sản xuất chỉ định cân. Quyền này kèm theo Internet Vạn vật (IoT) / Người dùng; Sản xuất / Người dùng không sửa được trung tâm sản xuất.

Quality / Người dùng kèm theo Internet Vạn vật (IoT) / Người dùng, nên người có quyền Quality / Người dùng đọc được tên thiết bị đo và bạn không phải gán thêm quyền nào khác.

Nếu bạn gỡ cài đặt IoT Chất lượng, Quality / Người dùng không còn kèm theo Internet Vạn vật (IoT) / Người dùng nữa, nhưng những người đã có quyền này vẫn giữ nguyên. Hãy tự gỡ quyền đó khỏi những người không còn cần đến.

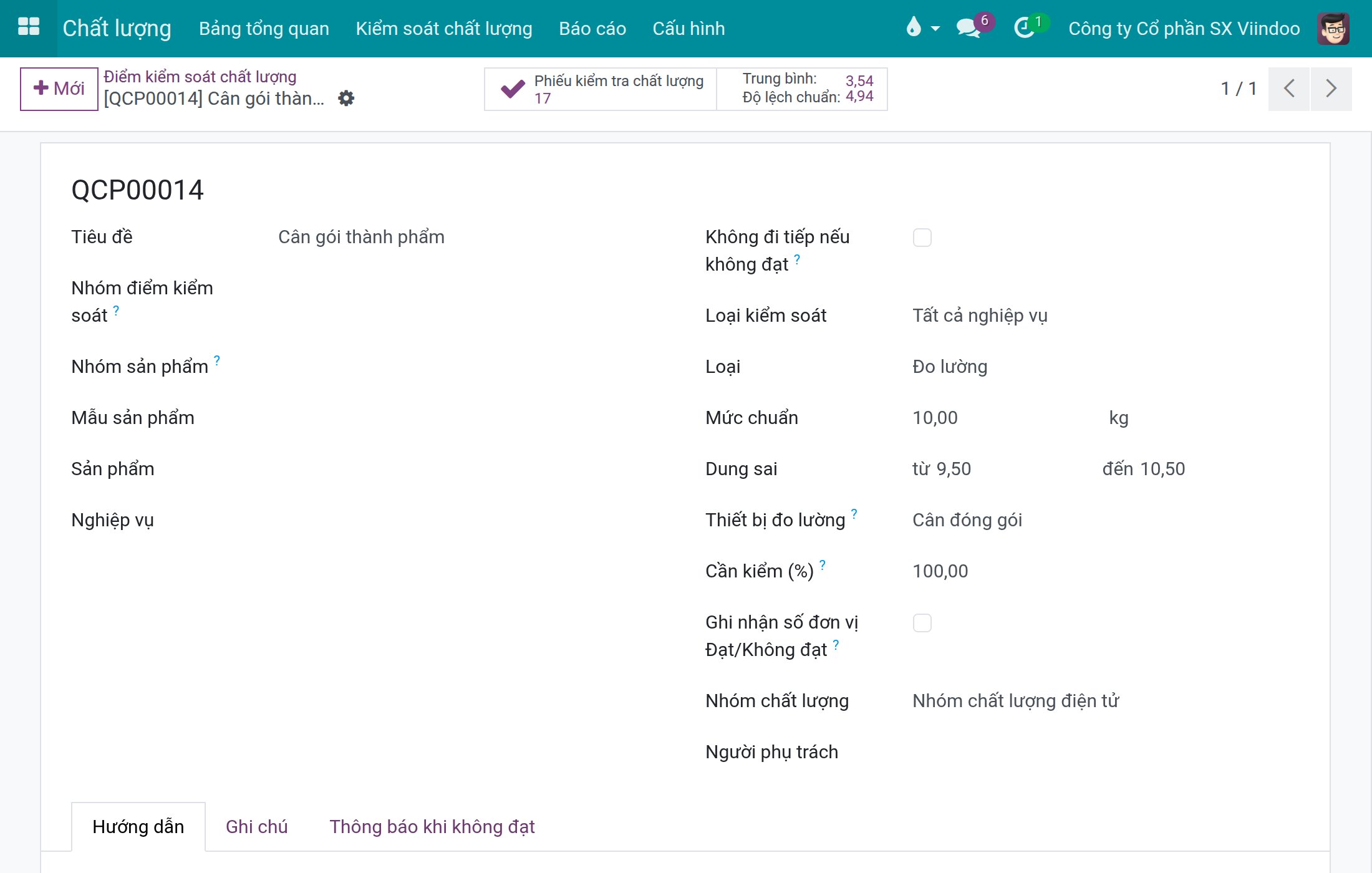

Quản lý chất lượng chỉ định thiết bị đo cho điểm kiểm soát thế nào?

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Điểm kiểm soát và mở điểm kiểm soát, hoặc bấm Mới.

2. Đặt Loại là Đo lường. Trường Thiết bị đo lường chỉ xuất hiện với loại này.

3. Trong Thiết bị đo lường, chọn chiếc cân cung cấp số đo cho điểm kiểm soát này. Danh sách chỉ đưa ra các cân thuộc đúng công ty của điểm kiểm soát.

4. Lưu.

Để trống Thiết bị đo lường nếu muốn tiếp tục nhập thủ công các phiếu của điểm kiểm soát này. Làm tương tự, và để trống cả Người phụ trách, với các điểm kiểm soát do nhân viên tại trạm thực hiện: khi đó phiếu mở cho bất kỳ ai làm việc tại trạm, thay vì chờ một người được chỉ định.

Đổi thiết bị đo sau này chỉ thay đổi nơi phiếu kế tiếp đọc số đo. Các phiếu đã ghi nhận vẫn giữ thiết bị đã thực sự tạo ra số đo của chúng.

Nhân viên kiểm tra lấy số đo từ thiết bị đo thế nào?

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Phiếu kiểm tra chất lượng và mở phiếu có điểm kiểm soát chỉ định thiết bị đo.

2. Bấm Đo lường.

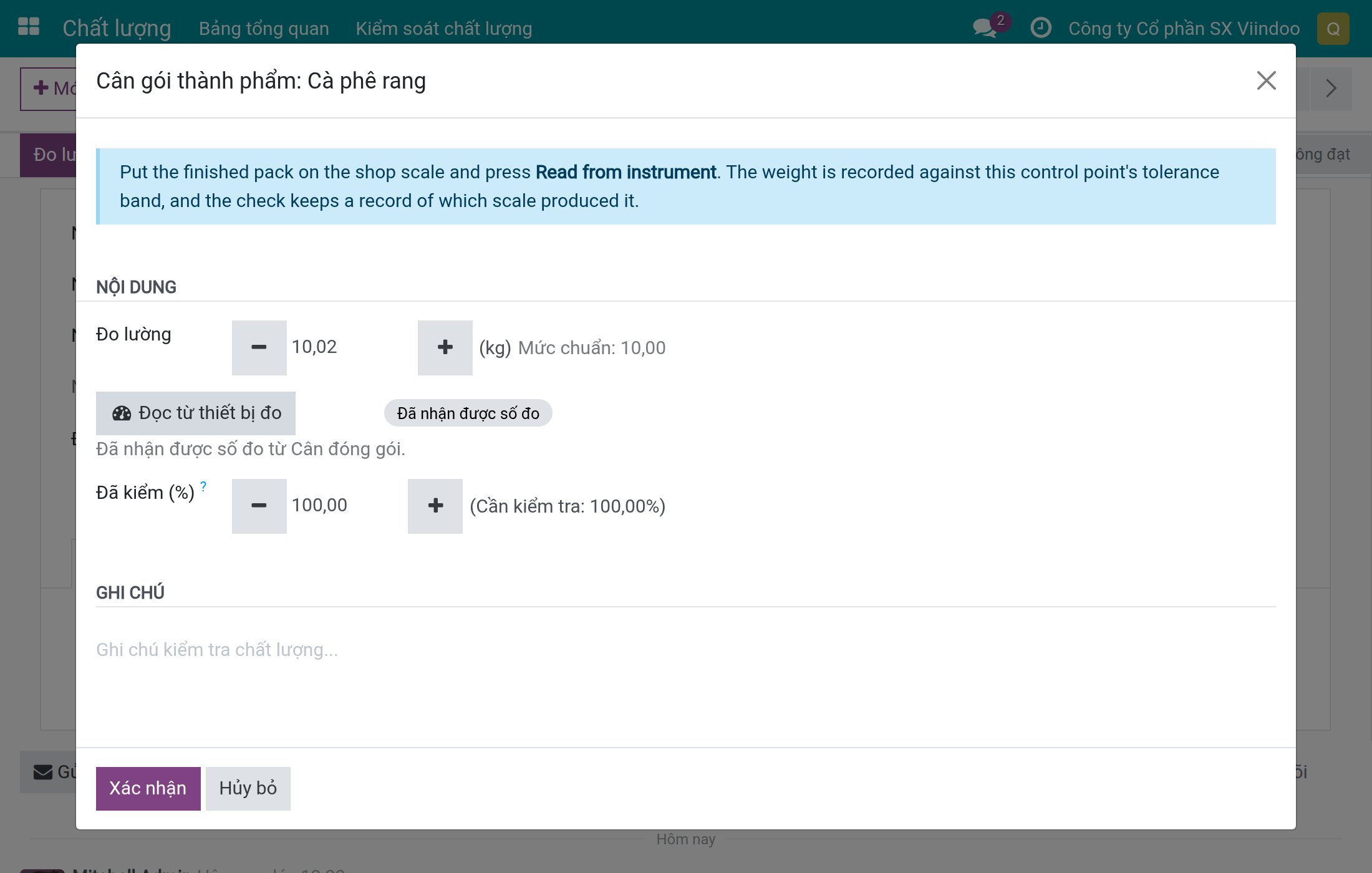

3. Trong hộp thoại, đặt hàng lên cân và bấm Đọc từ thiết bị đo.

4. Chờ trạng thái cạnh nút hiện Đã nhận được số đo. Trường Đo lường giờ đã có giá trị.

5. Bấm Xác nhận. Phiếu chuyển sang Đạt hoặc Không đạt theo khoảng dung sai, và số đo, thiết bị đo cùng thời điểm đo được ghi vào phiếu.

Cần biết về số đo:

• Một cú nhấp lấy một số đo mới tại thời điểm đó. Muốn đo lại, bấm nút lần nữa.

• Cân hiện số 0 hoặc chưa ổn định sẽ bị từ chối. Hãy chờ trọng lượng ổn định rồi đọc lại.

• Đơn vị là đơn vị của điểm kiểm soát. Nếu thiết bị đo báo đơn vị khác, hộp thoại cảnh báo thay vì tự quy đổi: hãy kiểm tra giá trị trước khi xác nhận.

• Nếu bạn tự gõ giá trị vào Đo lường, hoặc gõ đè lên giá trị thiết bị đo đã cung cấp, phiếu được ghi nhận là Nhập thủ công.

• Thông tin ai đọc, từ thiết bị nào và lúc nào không thể chỉnh sửa.

• Module này không có chức năng chụp ảnh bằng camera. Phiếu loại Chụp ảnh vẫn dùng luồng chụp ảnh của ứng dụng Chất lượng.

Làm sao để xem số đo đến từ đâu?

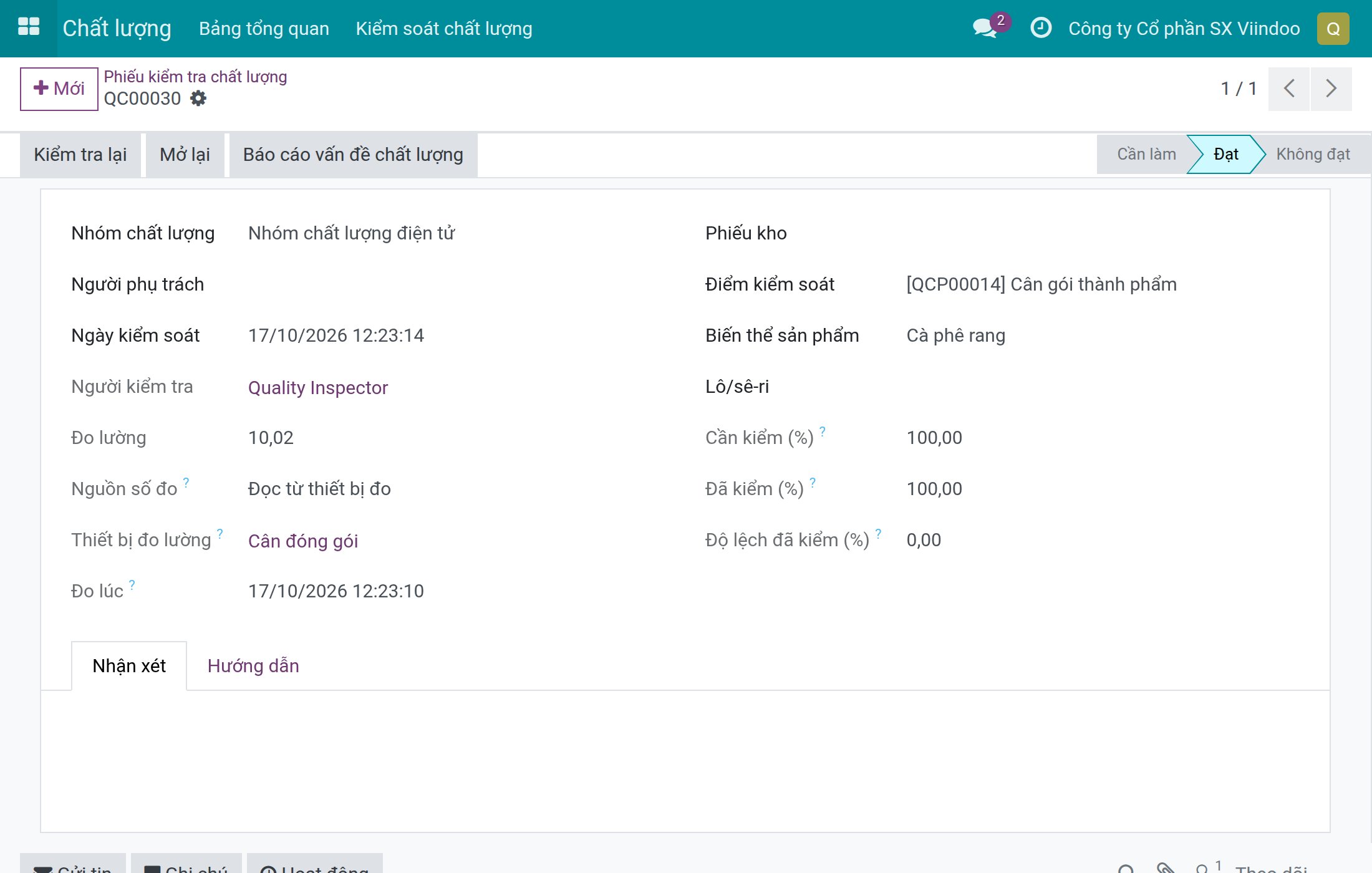

Trên form phiếu, Nguồn số đo, Thiết bị đo lường và Đo lúc xuất hiện dưới Đo lường khi thiết bị đo đã cung cấp giá trị. Phiếu nhập thủ công trông như trước đây.

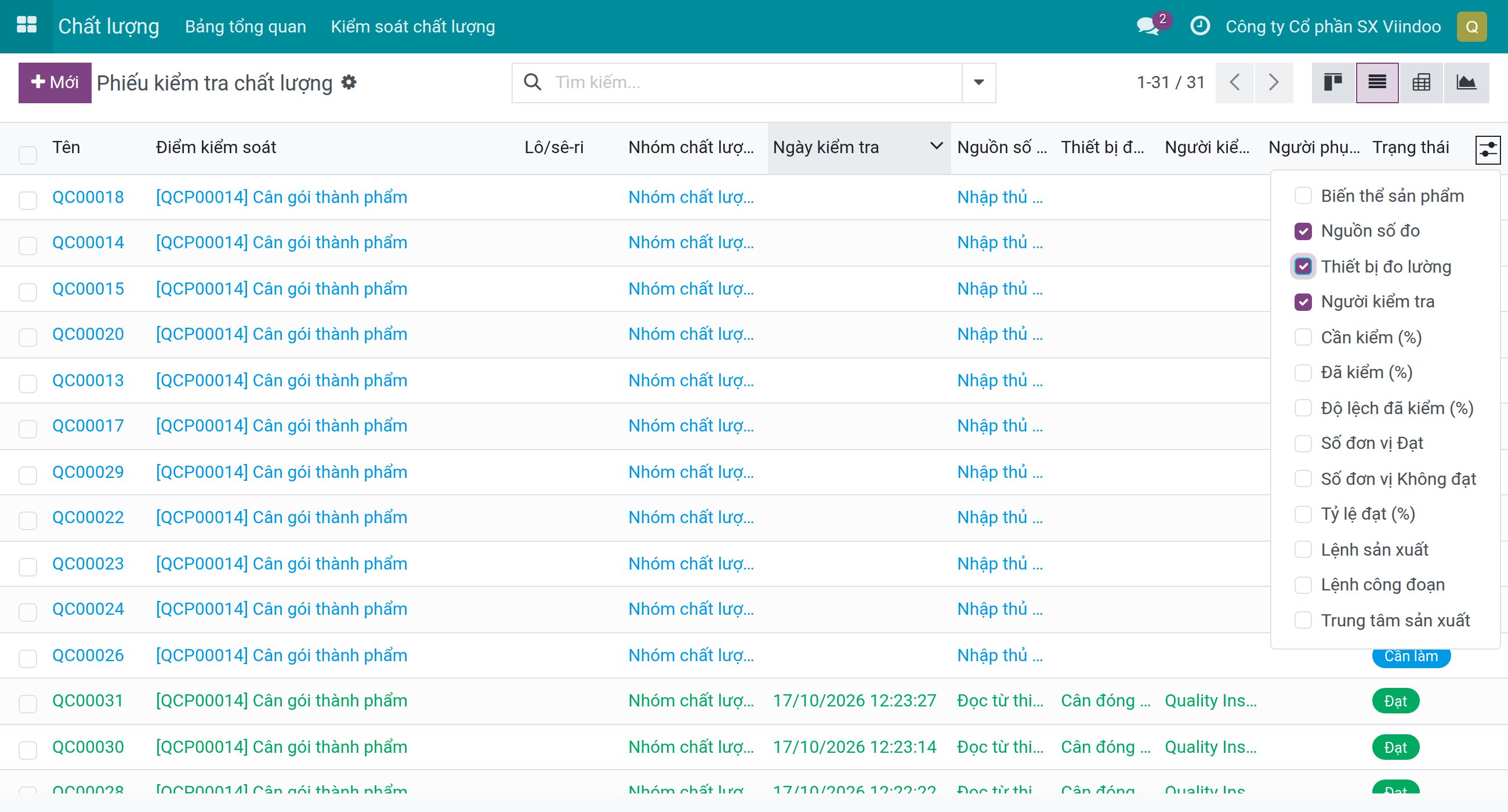

Trên màn hình Phiếu kiểm tra chất lượng, chuyển sang dạng danh sách, mở menu cột tùy chọn ở bên phải tiêu đề cột và tích Nguồn số đo và Thiết bị đo lường để so sánh nhiều phiếu cùng lúc.

Làm sao để đo lại?

Kiểm tra lại trên phiếu đã có kết quả không đưa ra nút Đọc từ thiết bị đo: nó chỉ cho phép chỉnh các giá trị đã ghi. Để lấy số đo mới, bấm Mở lại, rồi Đo lường, rồi Đọc từ thiết bị đo. Trên lệnh sản xuất đã hủy hoặc đã hoàn thành, nhân viên tại trạm không đọc được từ thiết bị đo, còn người có quyền Quality / Người dùng vẫn giữ quyền sửa phiếu.

Phiếu kiểm tra của lệnh công đoạn được đọc thế nào?

Phiếu kiểm tra chất lượng của một lệnh công đoạn được thực hiện tại một trạm, nhưng nếu không có Kiểm soát Chất lượng IoT cho Sản xuất, phiếu sẽ đọc số đo từ thiết bị đo ghi trên điểm kiểm soát, thiết bị có thể đặt ở một trạm hoàn toàn khác. Khi có module này, phiếu đọc từ chiếc cân mà trung tâm sản xuất của lệnh công đoạn đã chỉ định.

Chỉ định cân cho trung tâm sản xuất

Quản lý sản xuất làm việc này một lần cho mỗi trạm có thực hiện đo.

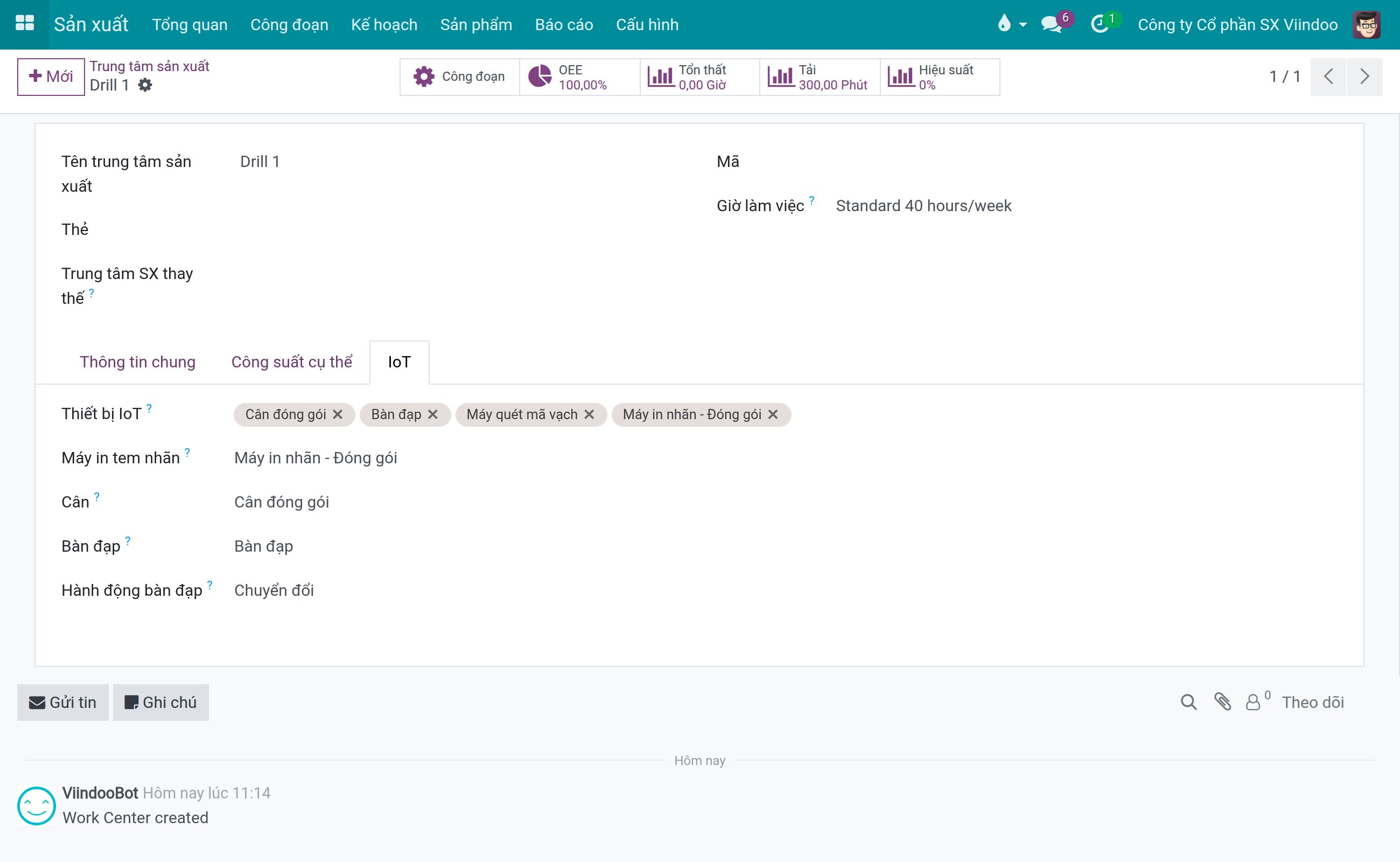

1. Mở Sản xuất ‣ Cấu hình ‣ Trung tâm sản xuất và mở trung tâm sản xuất cần thiết lập.

2. Vào trang IoT.

3. Trong Thiết bị IoT, thêm chiếc cân đặt tại trạm này.

4. Trong Cân, chọn chiếc cân đó.

5. Lưu.

Từ lúc này, mọi phiếu Đo lường của lệnh công đoạn chạy tại trung tâm sản xuất này đều đọc từ chiếc cân đó. Nếu sau này bạn chọn cân khác, số đo kế tiếp đến từ chiếc cân mới.

Trung tâm sản xuất có gắn thiết bị nhưng chưa chọn Cân thì không được coi là có cân: module không bao giờ đoán giữa nhiều thiết bị đã gắn.

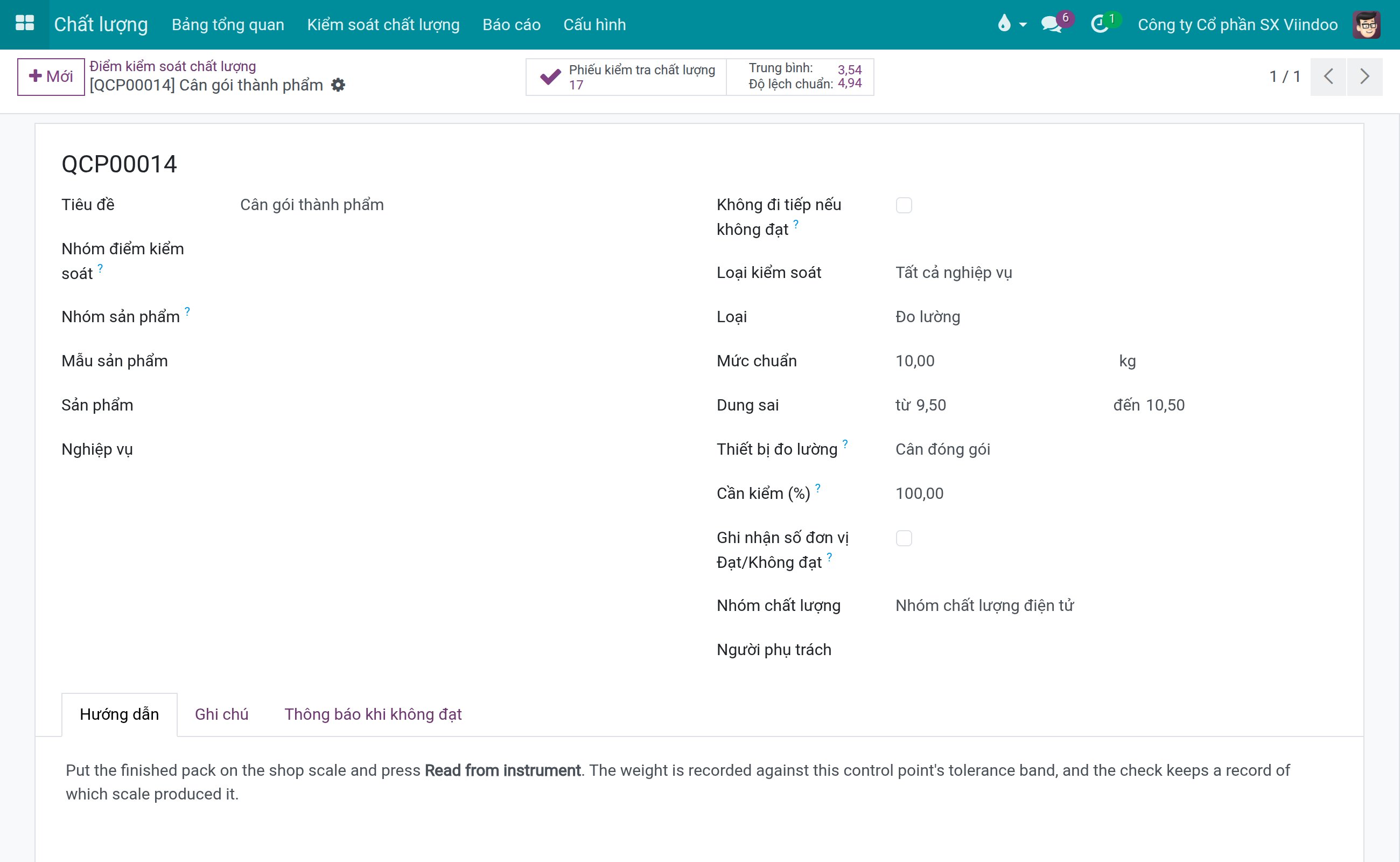

Chỉ định thiết bị đo dự phòng

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Điểm kiểm soát và mở điểm kiểm soát, hoặc bấm Mới.

2. Đặt Loại là Đo lường.

3. Trong Thiết bị đo lường, chọn chiếc cân dùng khi phiếu không có cân của trung tâm sản xuất để đọc.

4. Lưu.

Thiết bị đo của điểm kiểm soát chỉ được đọc trong các trường hợp sau: phiếu không thuộc lệnh công đoạn nào, hoặc trung tâm sản xuất của lệnh công đoạn chưa chọn cân. Khi phiếu của lệnh công đoạn có cả hai, cân của trung tâm sản xuất thắng, dù điểm kiểm soát ghi một chiếc khác.

Đọc trọng lượng từ chiếc cân của trạm

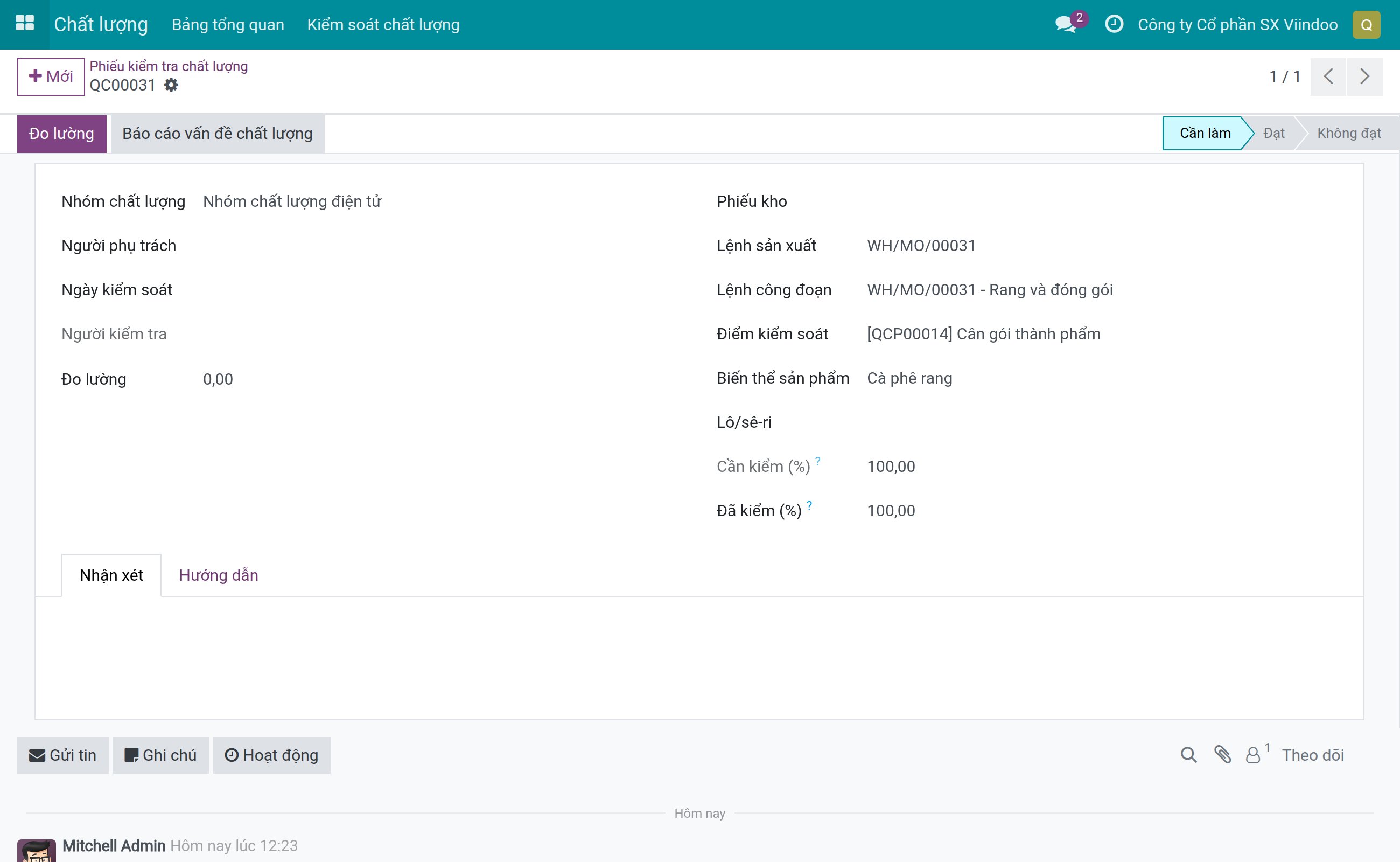

1. Mở Chất lượng ‣ Kiểm soát chất lượng ‣ Kiểm soát chất lượng ‣ Phiếu kiểm tra chất lượng và mở phiếu của một lệnh công đoạn có loại Đo lường. Trường Lệnh công đoạn của phiếu cho bạn biết đó là lệnh nào.

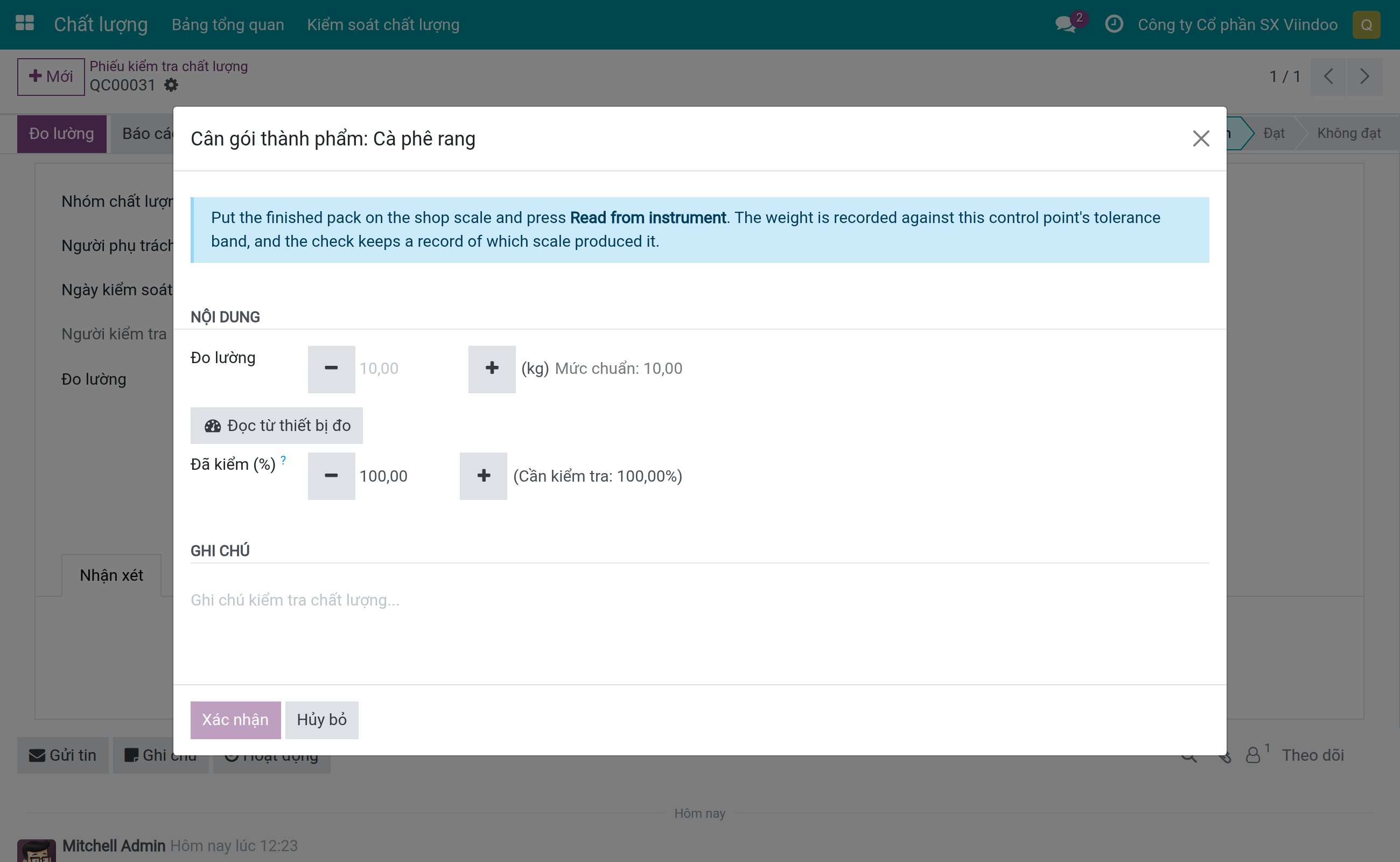

2. Bấm Đo lường.

3. Đặt hàng lên chiếc cân của trạm và bấm Đọc từ thiết bị đo.

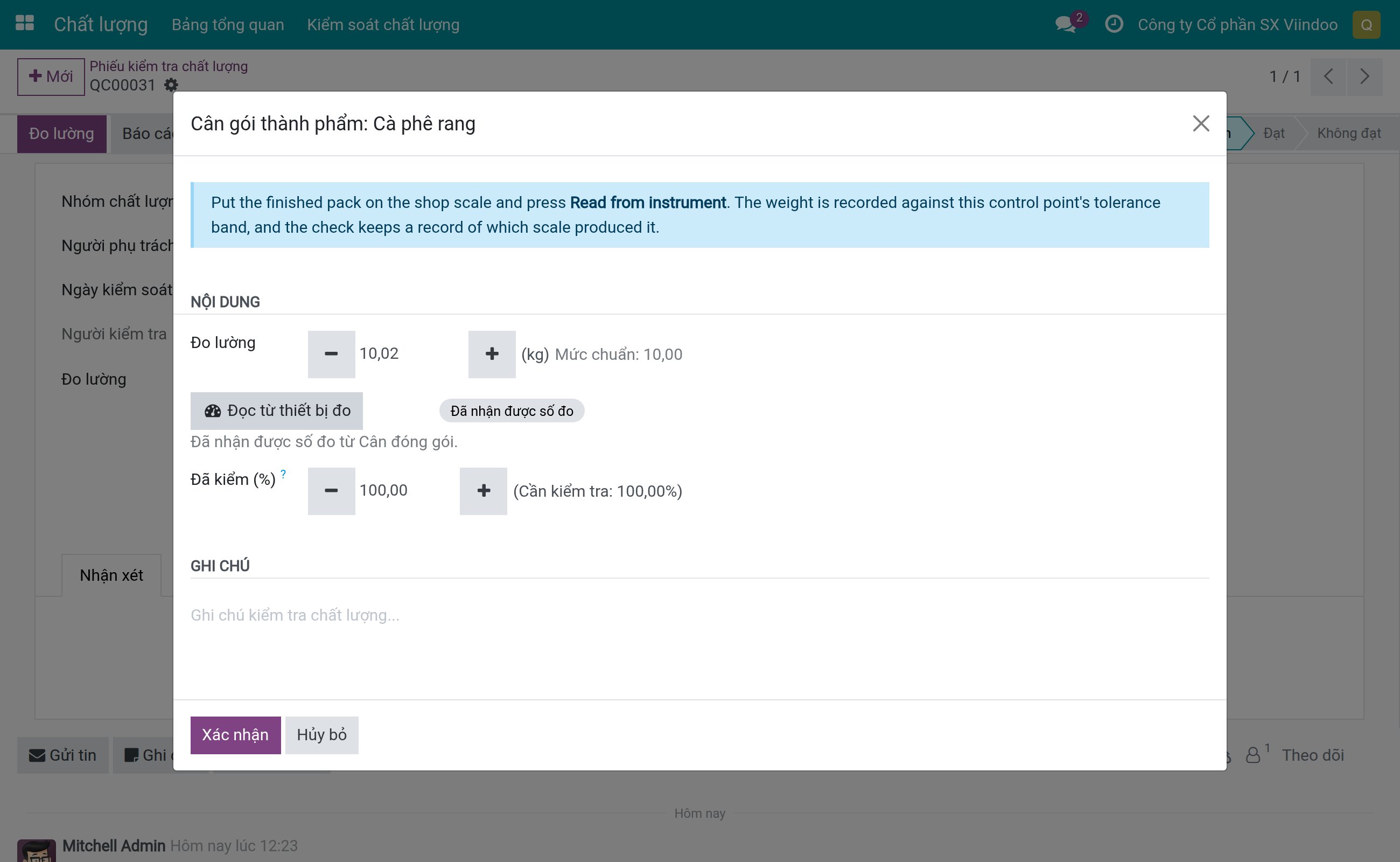

4. Chờ trạng thái Đã nhận được số đo. Dòng dưới nút nêu tên chiếc cân đã cung cấp giá trị, và trường Đo lường chứa giá trị đó.

5. Bấm Xác nhận. Phiếu chuyển sang Đạt hoặc Không đạt theo khoảng dung sai.

Không có danh sách thiết bị để chọn: chiếc cân của trung tâm sản xuất là chiếc duy nhất được đưa ra. Điều này đúng cả khi điểm kiểm soát phía sau phiếu ghi một thiết bị ở trạm khác, hoặc không ghi thiết bị nào.

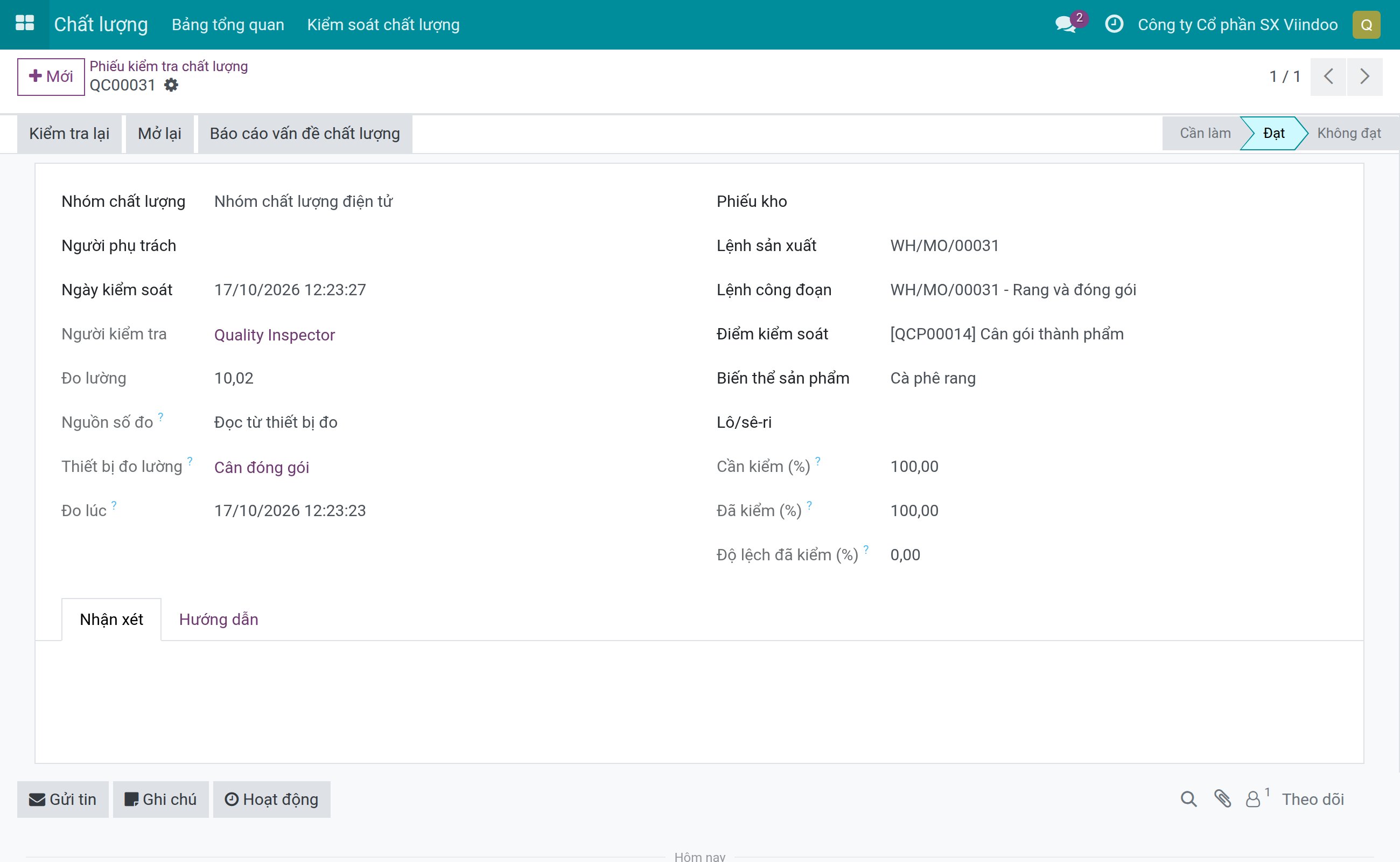

Trên phiếu đã hoàn tất, Nguồn số đo, Thiết bị đo lường và Đo lúc cho biết giá trị được đọc từ chiếc cân của trạm, chiếc cân nào và lúc nào. Thông tin này không thể chỉnh sửa.

Khi lệnh công đoạn chuyển sang trung tâm sản xuất khác

Thiết bị được lấy từ trung tâm sản xuất mà lệnh công đoạn đang ở khi bạn bấm Đọc từ thiết bị đo. Nếu lệnh công đoạn được chuyển sang trung tâm sản xuất khác, số đo kế tiếp đến từ chiếc cân của trung tâm đó, không cần thiết lập lại. Nếu trung tâm mới chưa chọn cân, phiếu quay về dùng thiết bị của điểm kiểm soát.

Điều gì xảy ra khi hộp hoặc thiết bị đo gặp sự cố?

Hộp thoại không bao giờ hiện một số đo chưa được thực hiện, và không để lại giá trị cũ trên phiếu.

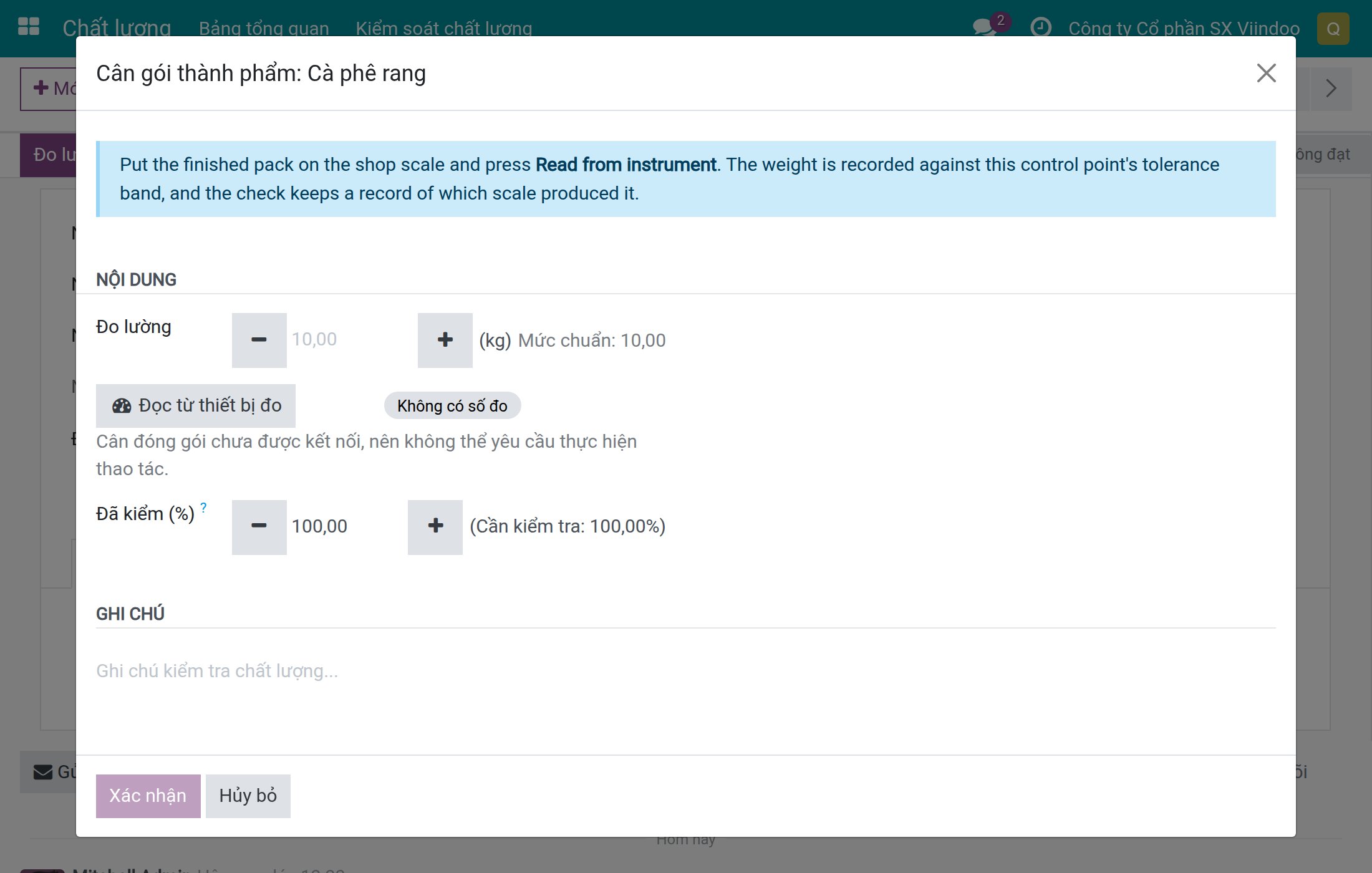

• Thiết bị đo hoặc hộp của nó chưa kết nối: Đọc từ thiết bị đo báo ngay. Trạng thái hiện Không có số đo và thông báo nêu tên thiết bị đo và cho biết nó chưa được kết nối (ví dụ "Cân đóng gói chưa được kết nối, nên không thể yêu cầu thực hiện thao tác.").

• Yêu cầu kết thúc mà không có số đo dùng được: trạng thái hiện Không có số đo. Hãy kiểm tra thiết bị đo rồi đọc lại hoặc nhập giá trị.

• Luôn có thể nhập giá trị bằng tay. Phiếu khi đó được ghi nhận là Nhập thủ công.

• Lịch sử của phiếu (khung trao đổi) ghi chú một yêu cầu kết thúc mà không có số đo dùng được. Lần đọc mới thay thế yêu cầu trước mà không để lại ghi chú sai.

Giới hạn đã biết

• Số đo đi từ hộp qua trình duyệt rồi tới máy chủ. Vì vậy một người được phép ghi phiếu có thể gửi một giá trị tự bịa cho yêu cầu mà họ đã mở.

• Thiết bị rút ra khi hộp đang ngoại tuyến có thể vẫn hiện là đã kết nối cho đến báo cáo kế tiếp của hộp.

• Một số trình duyệt có thể chặn trang HTTPS gọi tới địa chỉ mạng nội bộ của hộp, và hỏi quyền hoặc cần một thiết lập.

Lỗi thường gặp

Vấn đề	Cách xử lý
Không thấy Thiết bị đo lường trên điểm kiểm soát.	Trường chỉ xuất hiện khi Loại là Đo lường.
Danh sách thiết bị đo trống.	Chỉ có cân thuộc công ty của điểm kiểm soát được đưa ra. Hãy ghép nối hộp và kết nối cân trước, hoặc kiểm tra công ty của cân.
Không thấy Đọc từ thiết bị đo trong hộp thoại.	Cả trung tâm sản xuất lẫn điểm kiểm soát đều chưa chỉ định thiết bị đo, phiếu đã có kết quả, hoặc bạn không được ghi phiếu này. Hãy mở lại phiếu nếu đã có kết quả.
Đọc từ thiết bị đo luôn báo Không có số đo.	Kiểm tra hộp đang trực tuyến và cân hiện là đã kết nối trong ứng dụng IoT. Hộp ngừng báo cáo sẽ hiện là bị ngắt kết nối, cùng các thiết bị của nó, trong vòng vài phút.
Cân bị từ chối.	Cân hiện số 0 hoặc chưa ổn định. Hãy chờ ổn định rồi đọc lại.
Xuất hiện cảnh báo về đơn vị.	Thiết bị đo báo đơn vị khác với đơn vị của điểm kiểm soát. Hãy tự kiểm tra giá trị trước khi xác nhận.
Phiếu đọc từ thiết bị của điểm kiểm soát, không đọc từ trung tâm sản xuất.	Trung tâm sản xuất chưa chọn cân. Mở Sản xuất ‣ Cấu hình ‣ Trung tâm sản xuất, mở trung tâm sản xuất của lệnh công đoạn và chọn Cân trên trang IoT của nó.
Phiếu đọc từ chiếc cân của trạm sai.	Kiểm tra trường Lệnh công đoạn của phiếu, rồi Cân của trung tâm sản xuất của lệnh đó. Nếu lệnh công đoạn đã được chuyển, số đo đi theo trung tâm sản xuất mà lệnh đang ở.

Câu hỏi thường gặp

Module này có quyết định phiếu đạt hay không đạt không? Không. Dung sai của điểm kiểm soát quyết định. Module chỉ cung cấp con số.

Nếu tôi nhập đè lên giá trị thiết bị đo đưa ra thì sao? Phiếu được ghi nhận là Nhập thủ công.

Thay thiết bị đo của điểm kiểm soát có làm thay đổi các phiếu cũ không? Không. Chỉ phiếu kế tiếp đọc từ thiết bị đo mới.

Tôi có cần quyền IoT riêng để đọc từ thiết bị đo không? Không. Quality / Người dùng là đủ.

Khi cả trung tâm sản xuất và điểm kiểm soát đều chỉ định thiết bị đo, thiết bị nào được dùng? Với phiếu của lệnh công đoạn, là cân của trung tâm sản xuất.

Bước tiếp theo

• Cách đọc bước kiểm tra chất lượng trên Xưởng sản xuất từ thiết bị đo IoT: đọc bước Đo lường trên Xưởng sản xuất từ thiết bị đo.
