Cách dùng thiết bị IoT trên Xưởng sản xuất

Người vận hành thực hiện lệnh công đoạn trên màn hình Xưởng sản xuất luôn bận cả hai tay với sản phẩm. Mỗi mã quét, mỗi số cân đọc trên cân và mỗi thao tác Bắt đầu, Tạm ngừng hay Hoàn thành vẫn phải gõ hoặc chạm tay, trong khi các thiết bị nối vào trạm - máy quét mã vạch, cân, bàn đạp và máy in tem nhãn - không với tới được màn hình đó.

IoT Điều hành xưởng sản xuất đưa các thiết bị của trạm lên màn hình Xưởng sản xuất:

• Thanh thiết bị ở đầu lệnh công đoạn cho biết máy quét, cân và bàn đạp của trạm đang làm gì, đồng thời có các nút Dùng khối lượng, In nhãn và In lại nhãn gần nhất.

• Máy quét mã vạch của trạm được lắng nghe: một lần quét được xử lý y hệt như quét bằng máy quét cắm thẳng vào thiết bị đang chạy Xưởng sản xuất.

• Dùng khối lượng lấy một lần đọc mới từ cân, quy đổi sang đơn vị của lệnh và điền sẵn vào Ghi nhận thành phẩm để người vận hành xác nhận.

• Bàn đạp bắt đầu, tạm dừng hoặc hoàn thành lệnh công đoạn mà không cần chạm vào màn hình.

• In nhãn gửi nhãn của phần sản lượng đã ghi nhận nhưng chưa in nhãn tới máy in tem nhãn của chính trạm đó.

Người vận hành không cần quyền IoT nào: Xưởng sản xuất chỉ được cho biết những thiết bị nào thuộc trạm và không biết gì thêm về chúng. Một trạm không gắn thiết bị nào, và một cơ sở dữ liệu chưa cài module này, vẫn hoạt động y hệt như trước.

Ai làm	Người vận hành xưởng chạy các lệnh công đoạn; Trưởng ca sản xuất in lại nhãn.
Ứng dụng	IoT Shop Floor (cùng IoT Manufacturing và Shop Floor Control)

Cần có trước

Thiết bị của trạm đã được gắn vào trung tâm sản xuất của nó: xem Làm sao để gắn thiết bị của một trạm?.

Công việc diễn ra như thế nào

1. Sẵn sàng / bắt đầu - người vận hành xưởng bắt đầu lệnh công đoạn bằng bàn đạp hoặc bằng nút trên màn hình. Bước tiếp theo: chính người vận hành đó.

2. Đang thực hiện - người vận hành xưởng cân sản phẩm bằng Dùng khối lượng rồi xác nhận Ghi nhận thành phẩm. Bước tiếp theo: chính người vận hành đó.

3. Nhãn - người vận hành xưởng in nhãn bằng In nhãn. Bước tiếp theo: trưởng ca sản xuất, chỉ khi nhãn không ra.

4. Hoàn thành - trưởng ca sản xuất gửi lại nhãn vừa in bằng In lại nhãn gần nhất khi lần in bị lỗi.

Ai sử dụng IoT Điều hành xưởng sản xuất

Vai trò	Công việc	Quyền truy cập cần gán
Quản trị hệ thống	Cài module, quyết định trong Thiết lập có bật module hay không và cấp quyền Sản xuất cho mọi người. Thiết bị của trạm được gắn trong IoT Sản xuất.	Quản trị: Thiết lập
Người vận hành xưởng	Chạy các lệnh công đoạn của một trạm: bắt đầu lệnh, cân sản lượng, quét mã, in nhãn và dùng bàn đạp.	Sản xuất: Người dùng
Trưởng ca sản xuất	Mọi việc của người vận hành, cộng thêm in lại nhãn gần nhất sau khi kẹt giấy hoặc hết cuộn nhãn.	Sản xuất: Quản trị viên

Quyền Sản xuất: Quản trị viên đã bao gồm quyền Sản xuất: Người dùng.

Làm sao để cài IoT Điều hành xưởng sản xuất?

IoT Điều hành xưởng sản xuất tự cài ngay khi cả IoT Manufacturing và Shop Floor Control đã được cài đặt, nên hầu hết cơ sở dữ liệu không phải cài tay. Nếu module chưa được cài:

1. Mở Ứng dụng.

2. Bỏ bộ lọc Ứng dụng mặc định để hiển thị cả những module không phải ứng dụng, rồi tìm IoT Shop Floor.

3. Bấm Kích hoạt. IoT Manufacturing và Shop Floor Control là bắt buộc và được cài cùng nếu còn thiếu.

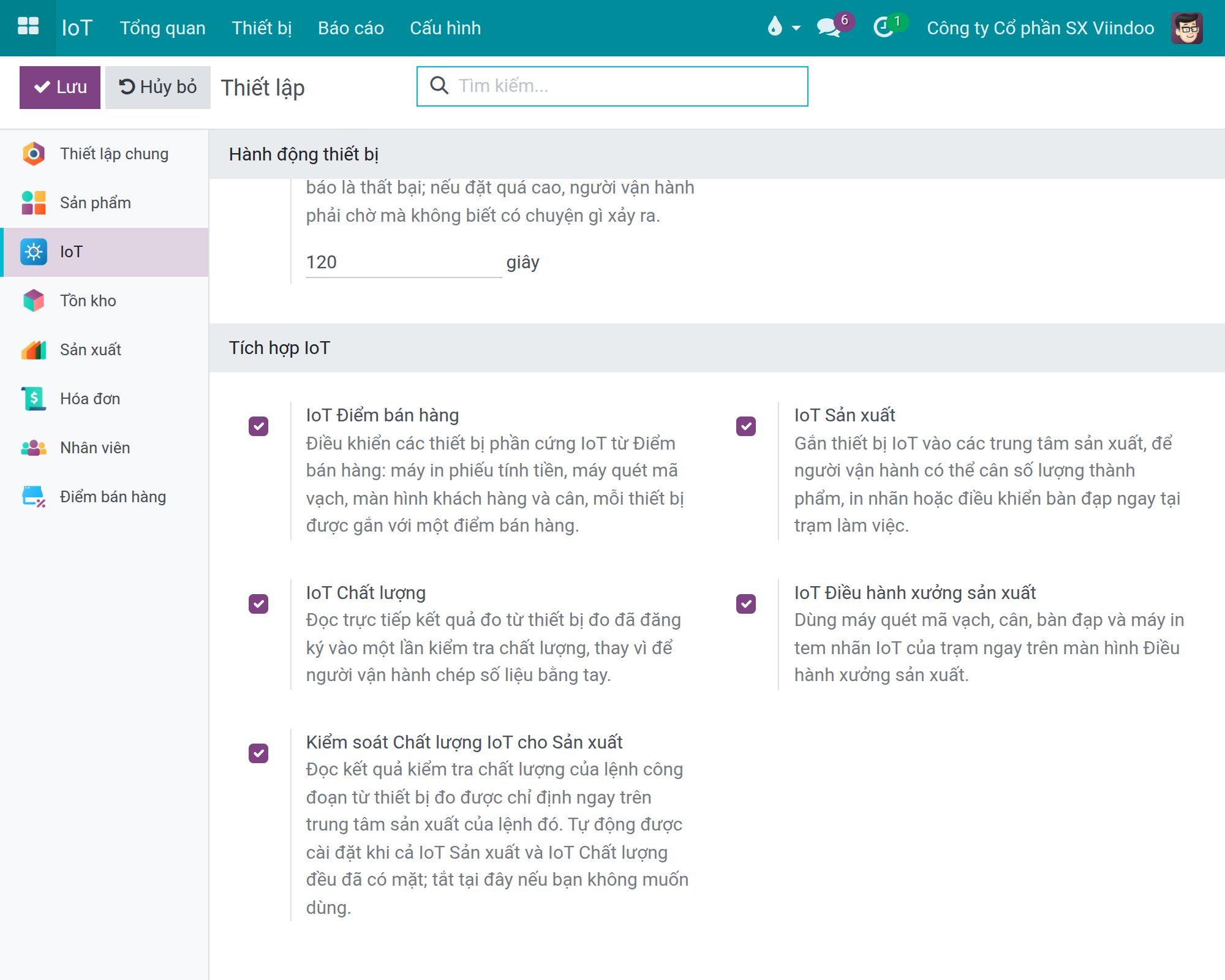

Để tắt module cho một cơ sở dữ liệu đã có cả hai ứng dụng nhưng không có thiết bị IoT, hãy mở Thiết lập ‣ IoT, vào mục Tích hợp IoT và bỏ chọn ô IoT Điều hành xưởng sản xuất.

Module không có thiết lập riêng. Các thiết bị xuất hiện trên Xưởng sản xuất là những thiết bị được gắn vào trung tâm sản xuất của lệnh công đoạn:

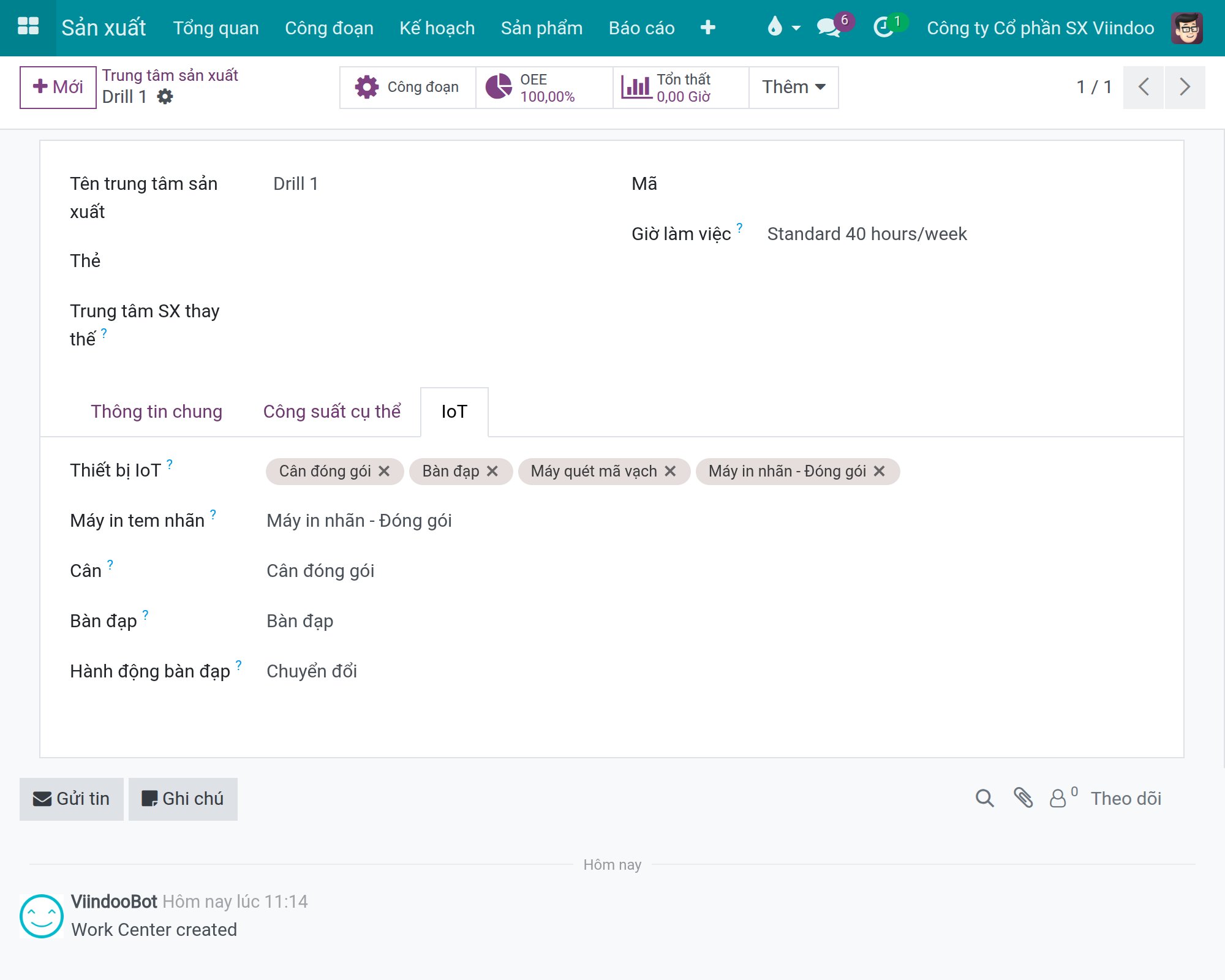

1. Mở Sản xuất ‣ Cấu hình ‣ Trung tâm sản xuất và mở trung tâm sản xuất cần thiết lập.

2. Trên trang IoT, thêm các thiết bị của trạm vào Thiết bị IoT, rồi chọn Máy in tem nhãn, Cân và Bàn đạp. Nếu đã chọn bàn đạp, hãy chọn Hành động bàn đạp: Bắt đầu, Tạm dừng, Chuyển đổi hoặc Hoàn thành.

3. Lưu.

Mọi máy quét mã vạch trong Thiết bị IoT đều được lắng nghe; không có vai trò riêng cho từng máy quét. Trang IoT chỉ hiển thị với người có quyền Internet Vạn vật (IoT) từ mức Người dùng trở lên; quyền Sản xuất / Quản trị viên đã kèm theo quyền này. Nếu nhãn không ra, lệnh sẽ ghi nhận rằng lần in chưa được xác nhận khi đã hết Thời gian chờ hành động thiết bị (giây) trong Thiết lập ‣ IoT (mặc định là 120 giây).

Làm sao để gán quyền truy cập?

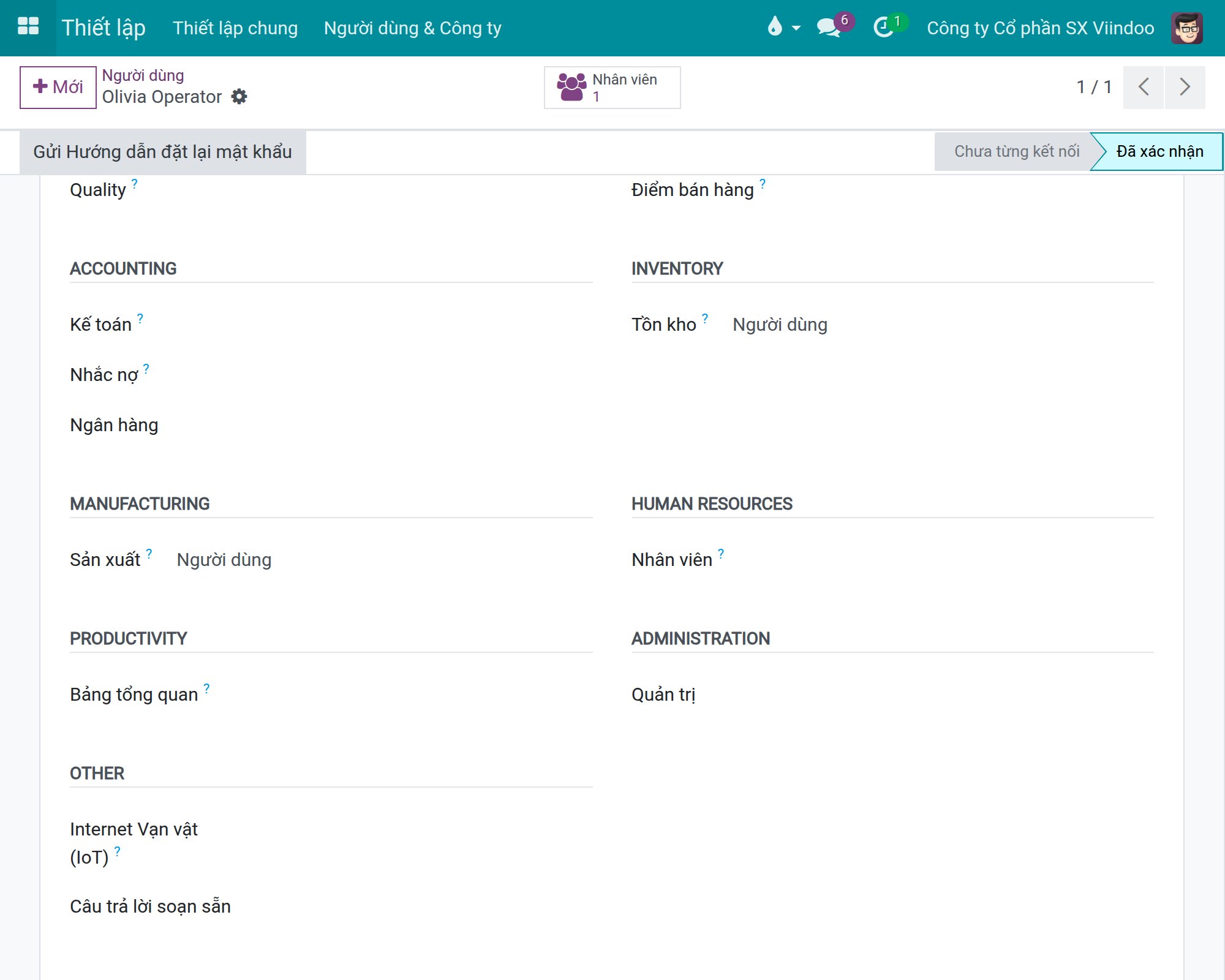

Mở Thiết lập ‣ Người dùng & Công ty ‣ Người dùng, mở người dùng cần gán và vào trang Quyền truy cập.

1. Với mỗi người vận hành xưởng, đặt Sản xuất là Người dùng.

2. Với mỗi trưởng ca sản xuất, đặt Sản xuất là Quản trị viên.

3. Lưu.

Người vận hành không cần quyền Internet Vạn vật (IoT) nào: họ chỉ cần quyền mở lệnh công đoạn trên Xưởng sản xuất.

Mỗi người vận hành xưởng và mỗi trưởng ca sản xuất còn phải được liên kết với một nhân viên. Mở nhân viên trong ứng dụng Nhân viên và đặt Người dùng liên kết là người dùng của họ. Nếu chưa có liên kết này, Xưởng sản xuất từ chối bắt đầu công việc và báo rằng người dùng chưa được liên kết với nhân viên.

Người vận hành mở lệnh công đoạn thế nào?

1. Mở ứng dụng Xưởng sản xuất và chọn trung tâm sản xuất của bạn.

2. Bấm Mở bảng công việc.

3. Trên thẻ của lệnh công đoạn, bấm Mở & bắt đầu (hoặc Vào công đoạn với lệnh đang chạy, Tiếp tục công đoạn với lệnh đang tạm dừng).

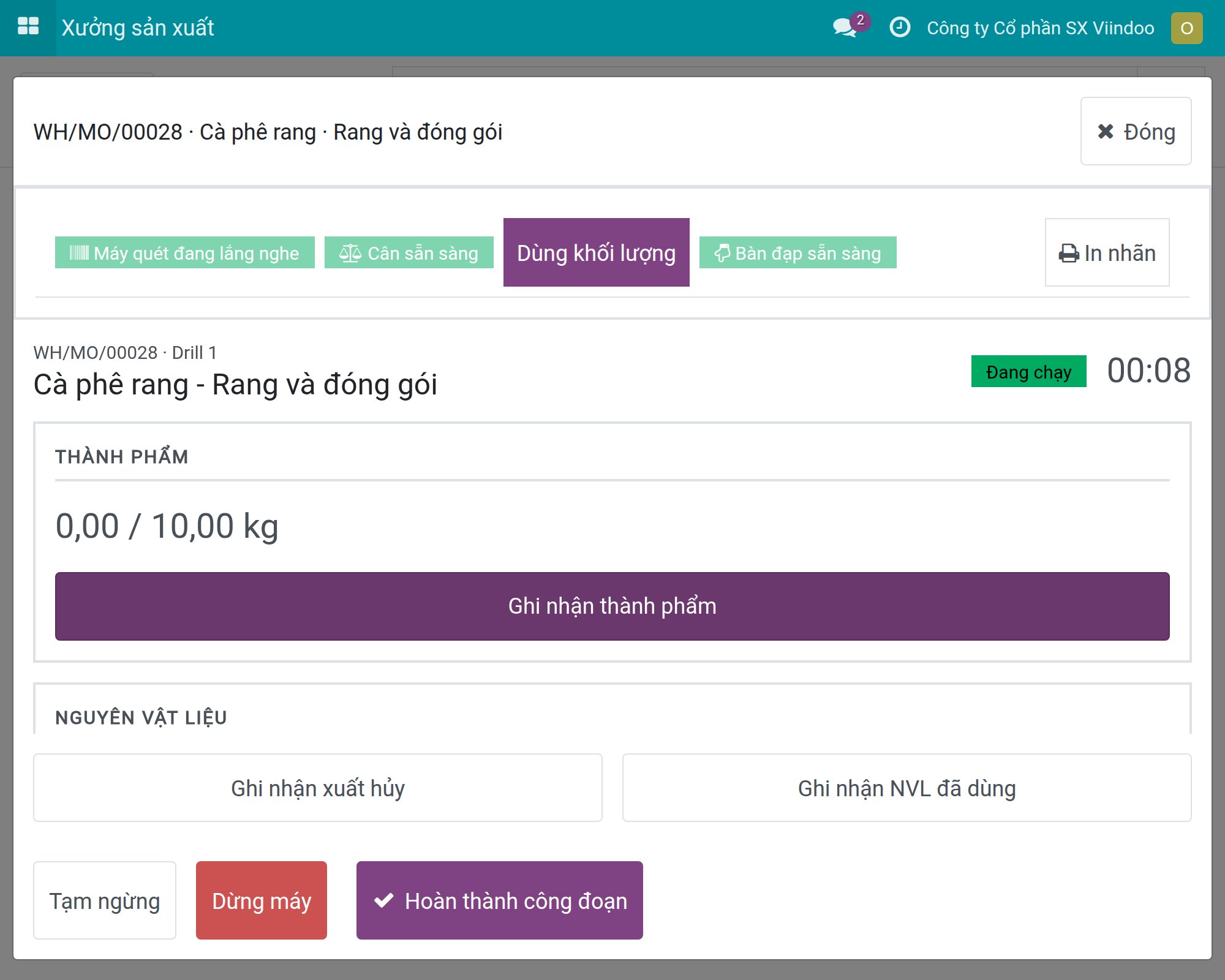

Thanh thiết bị xuất hiện ở đầu lệnh công đoạn và ở lại khi bạn chuyển giữa các màn hình của lệnh. Một trạm không gắn thiết bị nào thì không hiển thị thanh này.

Thanh thiết bị cho biết gì?

Mỗi nhãn trạng thái cho biết một thiết bị đang làm gì. Giữ ngón tay hoặc con trỏ trên nhãn để xem tên thiết bị.

• Máy quét đang lắng nghe - máy quét của trạm đã sẵn sàng (hiển thị số máy khi trạm có nhiều máy quét).

• Cân sẵn sàng - cân đã sẵn sàng. Khi cân báo một số cân, hoặc sau khi bạn bấm Dùng khối lượng, nhãn hiển thị số cân đúng như cân đưa ra, ví dụ 4,20 kg. Số cân trên nhãn chỉ để xem.

• Bàn đạp sẵn sàng - bàn đạp đã sẵn sàng.

• Máy quét đang được dùng bởi màn hình khác, Cân đang được dùng bởi màn hình khác, Bàn đạp đang được dùng bởi màn hình khác - một màn hình khác đang giữ thiết bị, xem Điều gì xảy ra khi màn hình khác đang giữ thiết bị?.

• Máy quét không thể kết nối, Cân không thể kết nối, Bàn đạp không thể kết nối - hộp của trạm không phản hồi, xem Điều gì xảy ra khi hộp hoặc thiết bị gặp sự cố?.

• Máy quét chưa kết nối, Cân chưa kết nối, Bàn đạp chưa kết nối - hộp có phản hồi, nhưng không báo thiết bị này là đã kết nối, xem Điều gì xảy ra khi hộp hoặc thiết bị gặp sự cố?.

Làm sao để bắt đầu, tạm dừng và hoàn thành bằng bàn đạp?

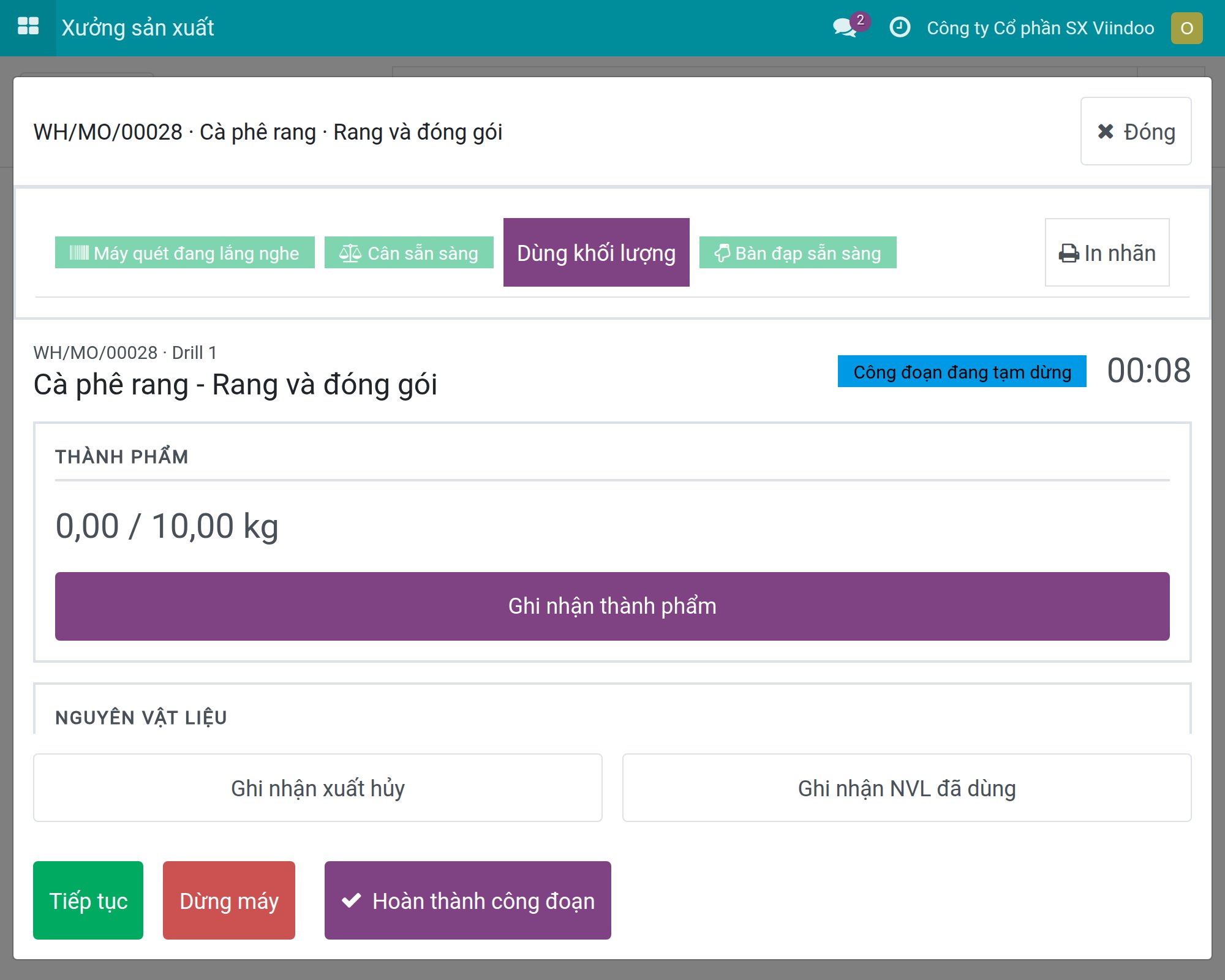

Đạp bàn đạp khi màn hình lệnh công đoạn đang mở. Lần đạp thực hiện đúng hành động đã cấu hình cho bàn đạp của trạm: bắt đầu, tạm dừng, hoàn thành hoặc luân phiên giữa bắt đầu và tạm dừng. Bàn đạp nhấn đúng nút đang có trên màn hình, nên mọi quy tắc của Xưởng sản xuất vẫn được áp dụng, và lần đạp mà màn hình sẽ từ chối thì cũng bị từ chối như vậy.

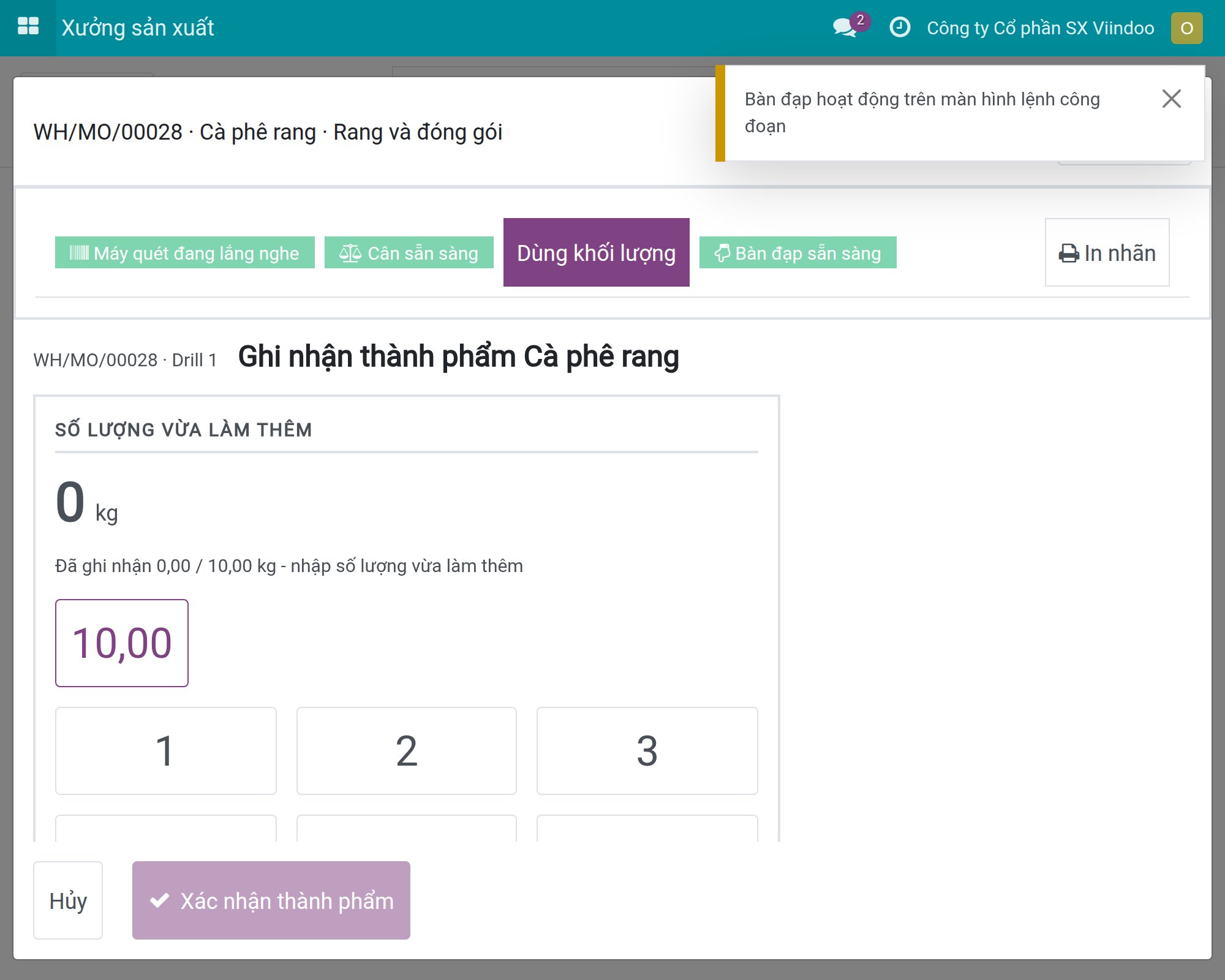

Bàn đạp chỉ hoạt động trên màn hình lệnh công đoạn. Nếu bạn đạp khi Ghi nhận thành phẩm đang mở, màn hình báo Bàn đạp hoạt động trên màn hình lệnh công đoạn và không có gì khác xảy ra.

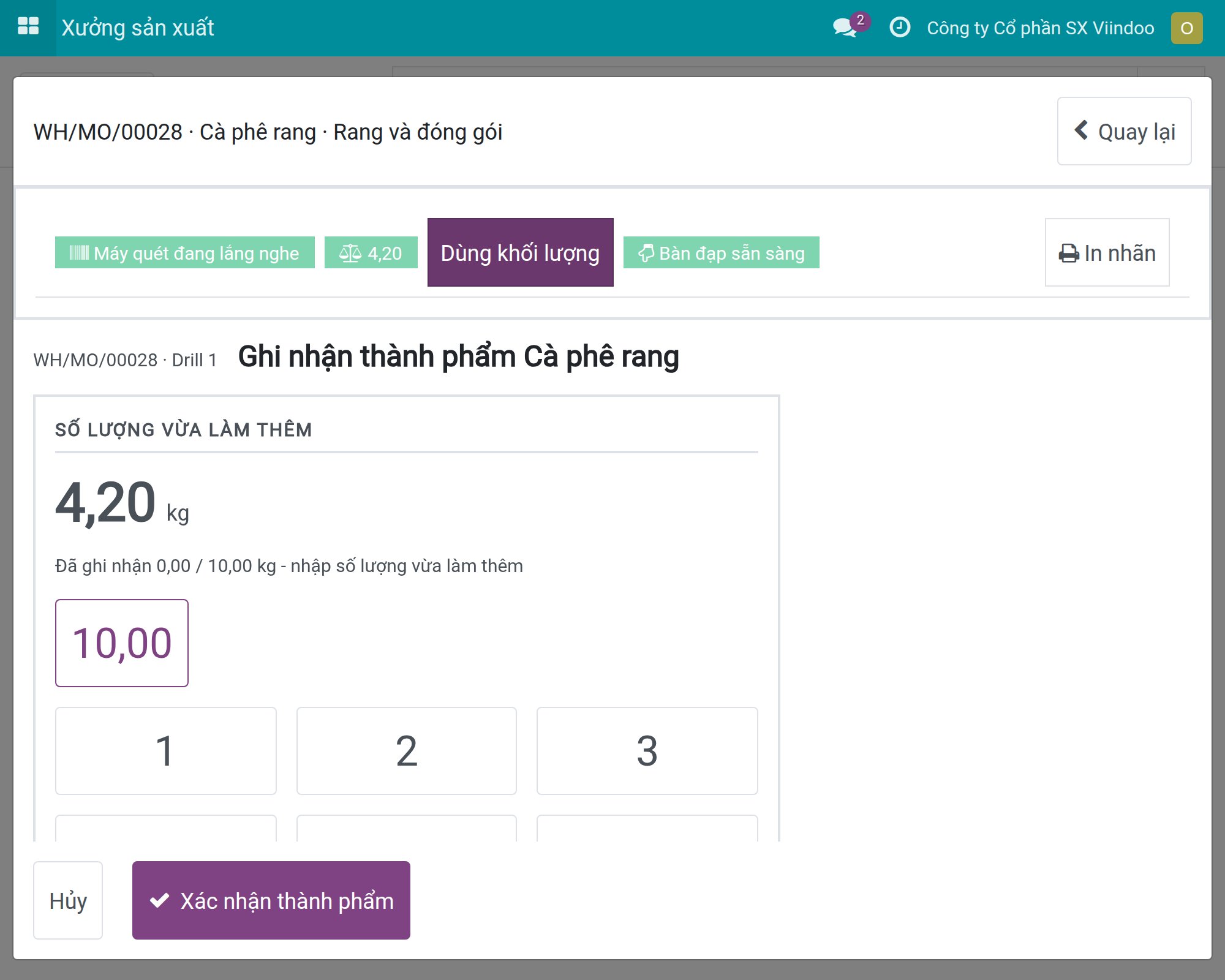

Làm sao để ghi nhận thành phẩm bằng Dùng khối lượng?

1. Đặt sản phẩm lên cân và đợi số cân ổn định.

2. Bấm Dùng khối lượng. Mỗi lần bấm lấy một lần đọc mới tại thời điểm đó.

3. Ghi nhận thành phẩm mở ra với khối lượng đã điền sẵn, được quy đổi sang đơn vị của lệnh. Hãy kiểm tra con số.

4. Bấm Xác nhận thành phẩm. Chưa có gì được ghi nhận trước khi bạn xác nhận.

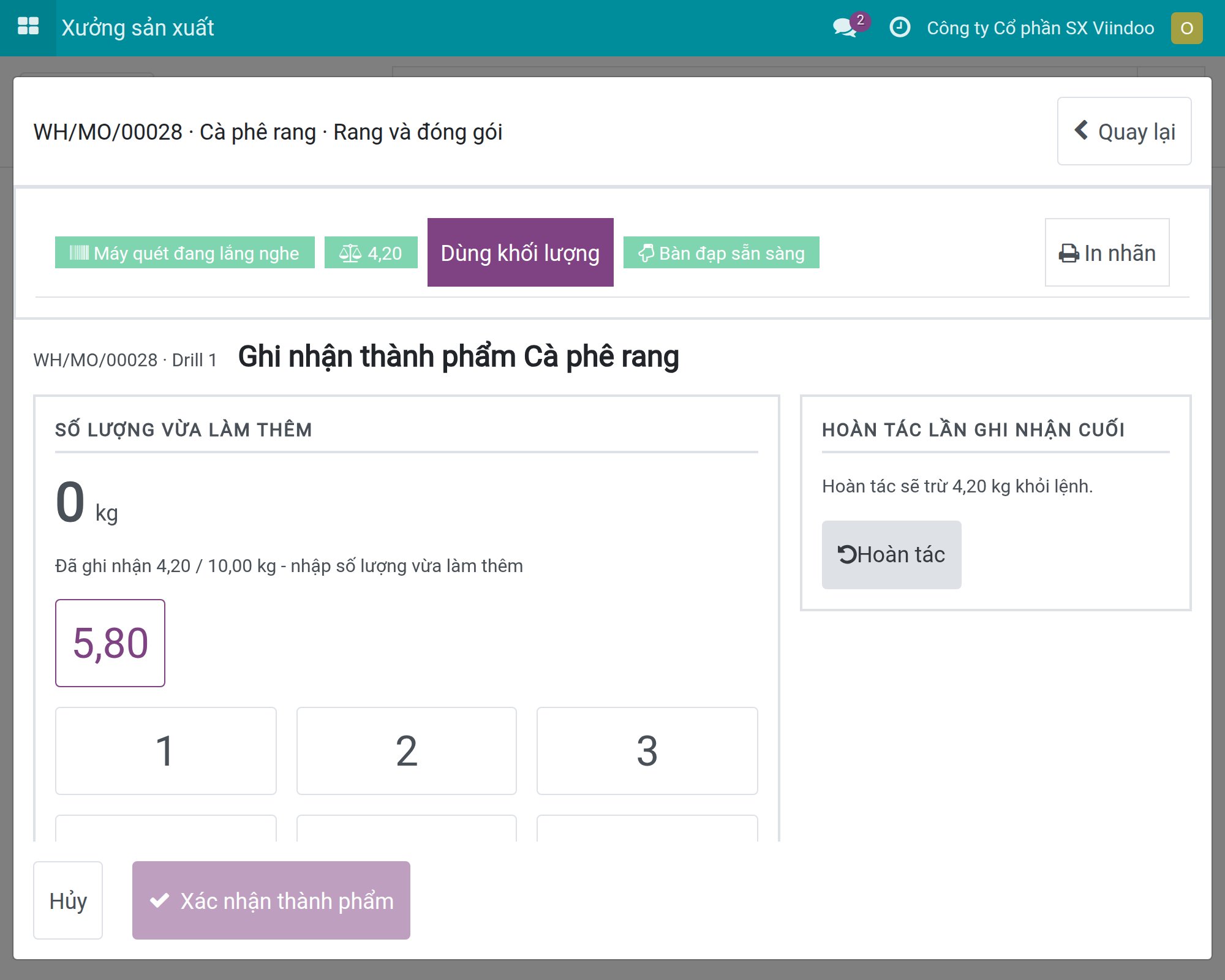

Sau khi xác nhận, màn hình cho biết những gì đã ghi nhận và có mục Hoàn tác lần ghi nhận cuối. Bấm Hoàn tác để trừ số lượng đó khỏi lệnh.

Bạn cũng có thể tự gõ số lượng. Số lượng lấy từ cân được ghi là đọc từ thiết bị đo, số lượng bạn gõ được ghi là nhập tay; không ai sửa được thông tin này về sau.

Dùng khối lượng từ chối lần đọc, và không có gì thay đổi, trong các trường hợp sau:

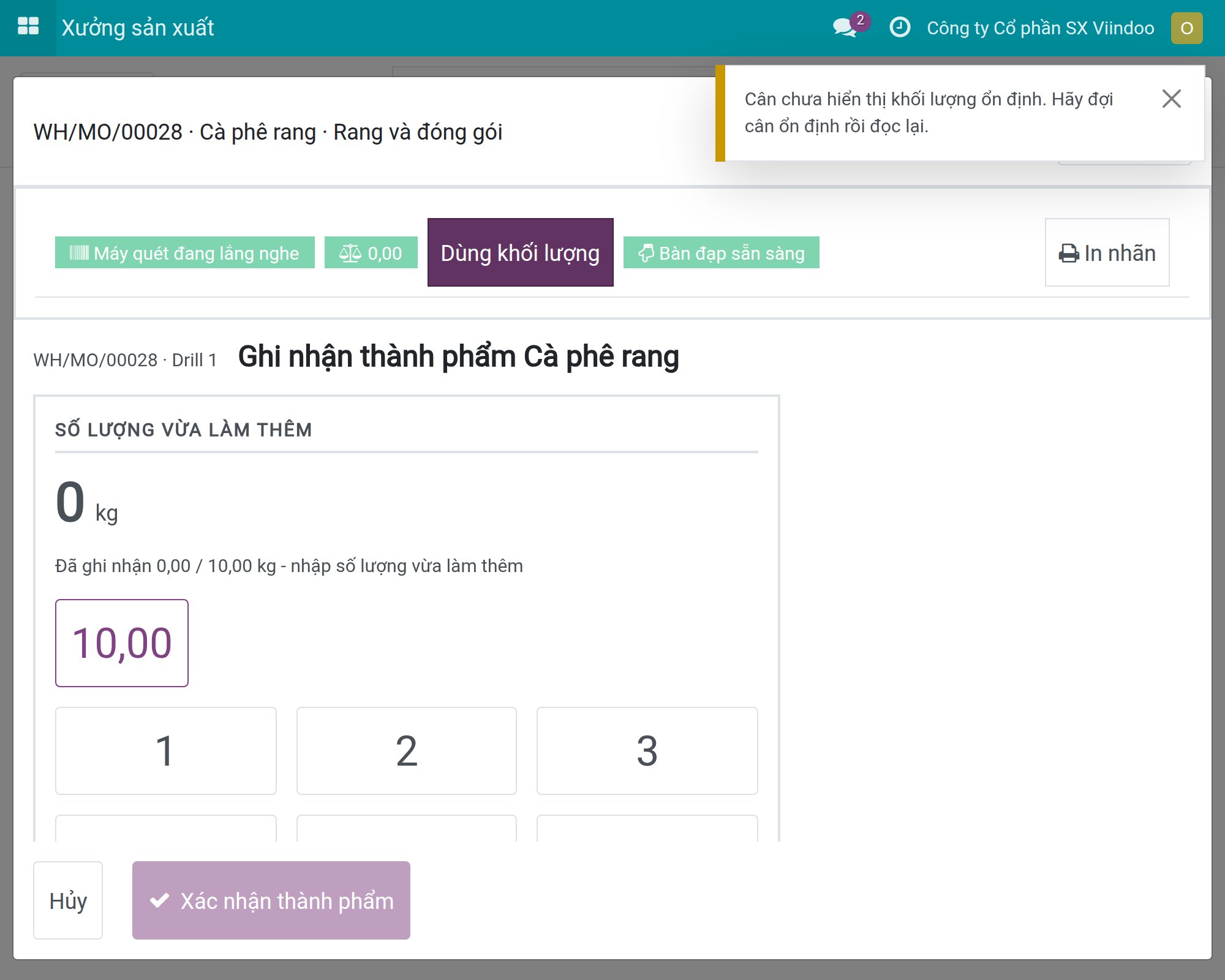

• Cân hiển thị 0 hoặc số cân chưa ổn định: Cân chưa hiển thị khối lượng ổn định. Hãy đợi cân ổn định rồi đọc lại.

• Khối lượng quá nhỏ để tính theo đơn vị của lệnh: Số liệu ... quá nhỏ để ghi nhận theo ....

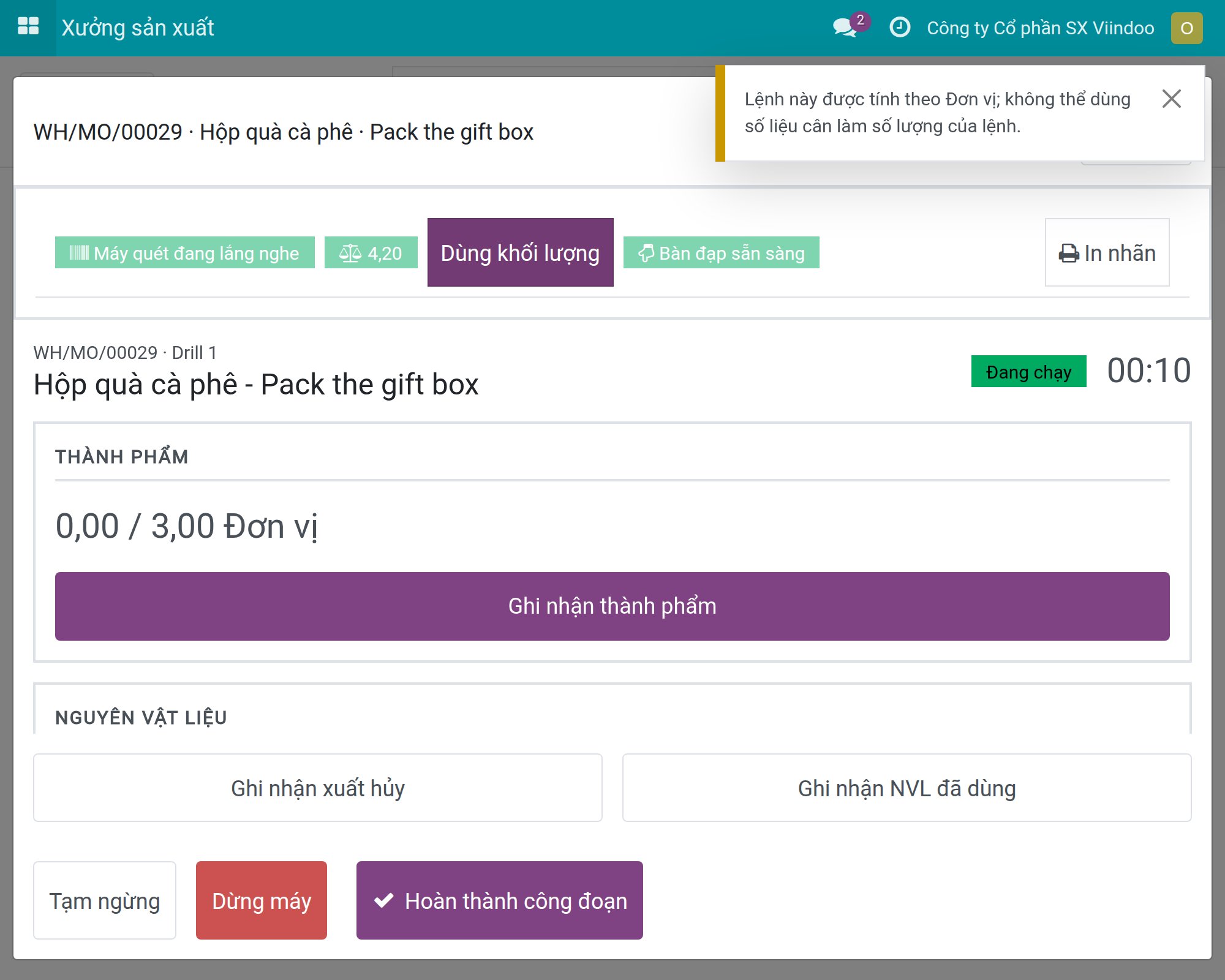

• Lệnh được tính theo Đơn vị hoặc theo một đơn vị thể tích: Lệnh này được tính theo Đơn vị; không thể dùng số liệu cân làm số lượng của lệnh.

• Cân trả về thứ không phải là khối lượng: Cân không trả về khối lượng hợp lệ.

• Cân không cho số liệu: Cân không cho số liệu. Hãy kiểm tra cân và thử lại, hoặc nhập số lượng.

• Không kết nối được với hộp IoT của trạm: Không thể kết nối với cân. Hãy nhập số lượng.

Làm sao để quét bằng máy quét của trạm?

Quét một mã bằng máy quét của trạm. Lần quét được xử lý y hệt như quét bằng máy quét cắm thẳng vào thiết bị đang chạy Xưởng sản xuất, trên bất kỳ màn hình nào của lệnh công đoạn đang mở. Một lần đọc quá ngắn để là mã vạch sẽ bị bỏ qua, giống như với bất kỳ máy quét nào khác.

Làm sao để in nhãn?

1. Bấm In nhãn.

2. Thông báo Nhãn đã được gửi tới máy in. xác nhận nhãn đã được gửi tới máy in tem nhãn của trạm.

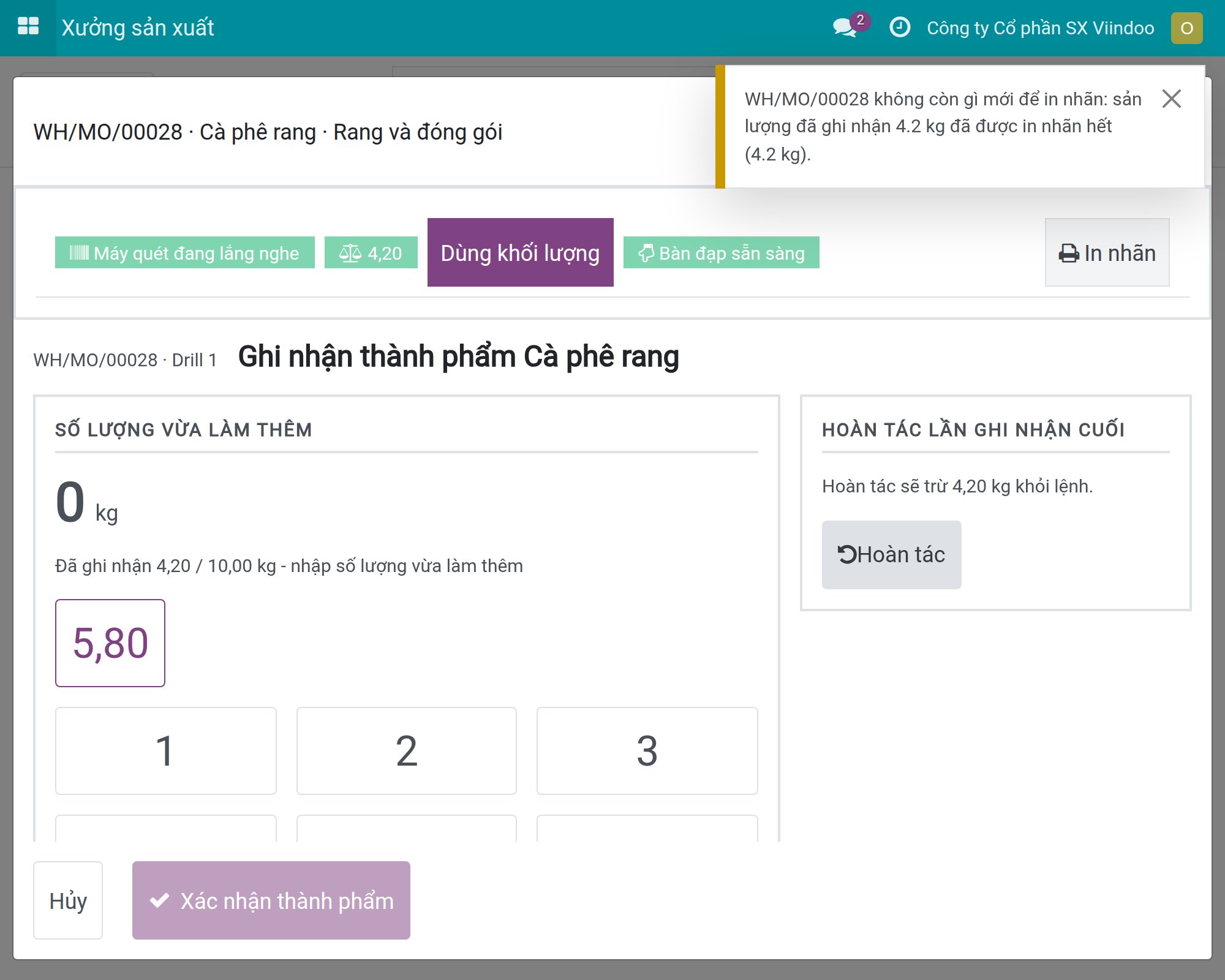

Mỗi lần in chỉ gồm phần sản lượng đã ghi nhận nhưng chưa in nhãn, nên không nhãn nào bị in hai lần. Khi lệnh đang thực hiện, nhãn là của sản phẩm chính. Khi lệnh hoàn thành, một lần in gồm phần còn lại của sản phẩm chính và mỗi phụ phẩm, mỗi thứ một lần. Nếu không có gì mới để in nhãn, một thông báo cho biết điều đó và không có gì được gửi đi.

Khi bạn đã hoàn thành và đóng lệnh sản xuất, lệnh rời khỏi bảng Xưởng sản xuất. Hãy in nhãn còn thiếu của các phụ phẩm từ phiếu lệnh công đoạn, tại Sản xuất ‣ Công đoạn ‣ Lệnh công đoạn.

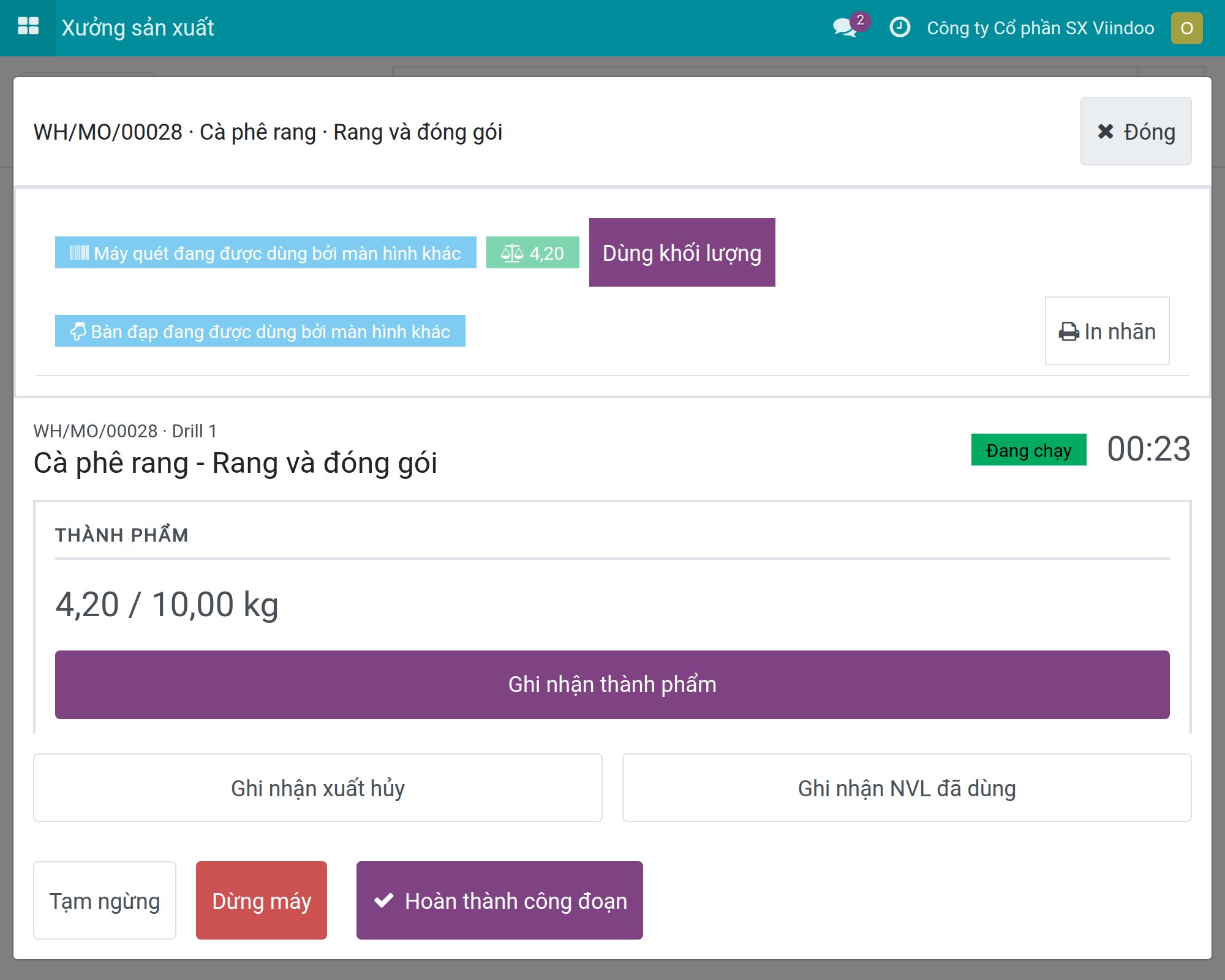

Điều gì xảy ra khi màn hình khác đang giữ thiết bị?

Máy quét và bàn đạp chỉ được một màn hình giữ tại một thời điểm. Khi một màn hình thứ hai - một thẻ trình duyệt khác, hoặc máy tính của trưởng ca - mở cùng trạm, màn hình đó lấy máy quét và bàn đạp, còn màn hình của bạn hiển thị Máy quét đang được dùng bởi màn hình khác và Bàn đạp đang được dùng bởi màn hình khác.

Chạm vào màn hình của bạn để lấy lại thiết bị; các nhãn trạng thái trở lại Máy quét đang lắng nghe và Bàn đạp sẵn sàng. Một lần quét hoặc một lần đạp chỉ được một màn hình xử lý, nên không có gì bị ghi nhận hai lần. Dùng khối lượng vẫn dùng được trên màn hình không giữ thiết bị, vì đọc cân không lấy gì của màn hình kia.

Điều gì xảy ra khi hộp hoặc thiết bị gặp sự cố?

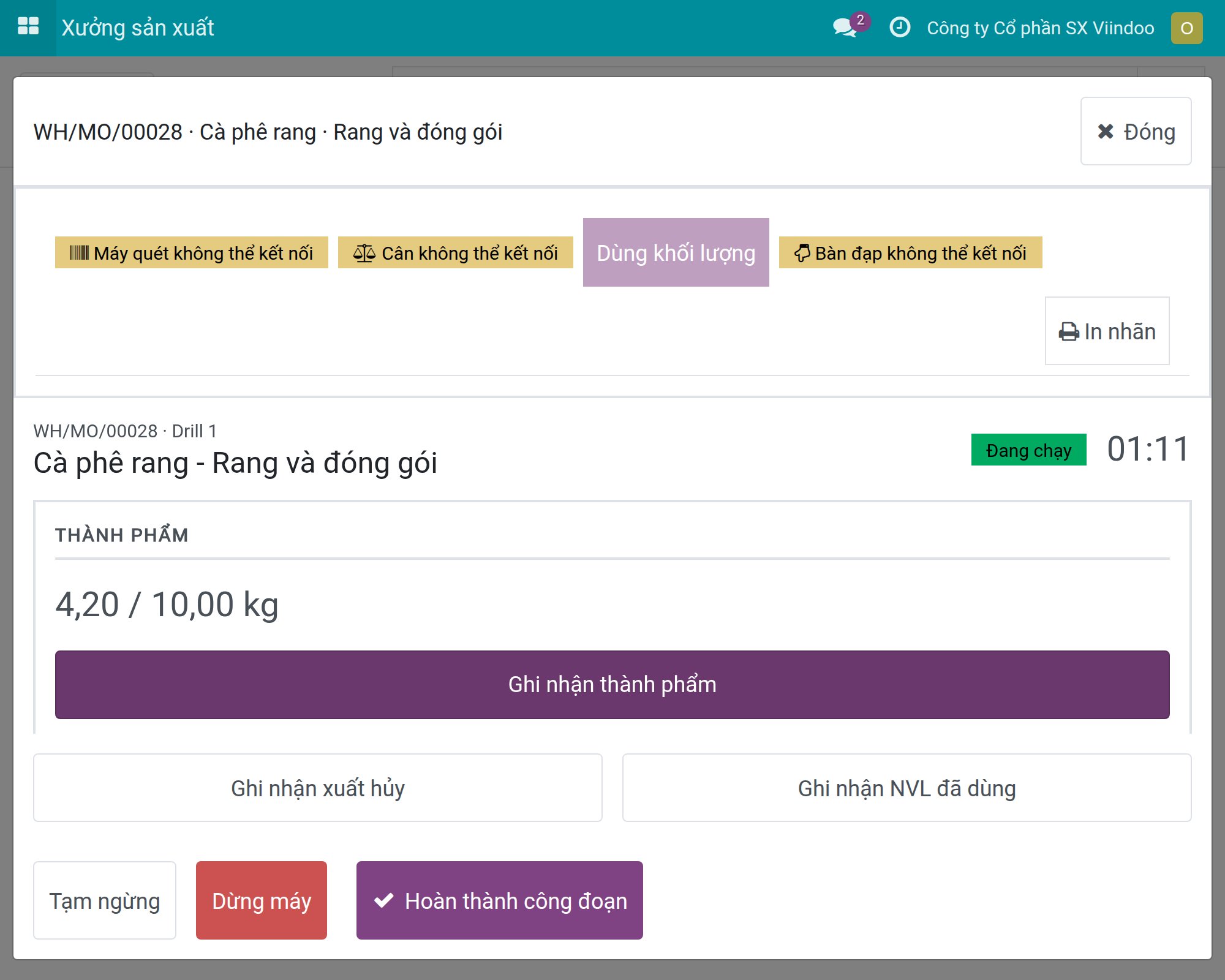

Khi hộp IoT của trạm không trả lời, các nhãn trạng thái ghi Máy quét không thể kết nối, Cân không thể kết nối và Bàn đạp không thể kết nối, còn nút Dùng khối lượng bị làm mờ.

• Hãy tự gõ số lượng trong Ghi nhận thành phẩm rồi bấm Xác nhận thành phẩm; số lượng được ghi là nhập tay.

• Hãy quét bằng máy quét cắm vào thiết bị đang chạy Xưởng sản xuất, hoặc gõ mã.

• Máy in ngoại tuyến được báo ngay khi bạn bấm In nhãn: Nhãn chưa được in: máy in ... đang ngoại tuyến hoặc từ chối yêu cầu. Hãy xử lý máy in rồi bấm In nhãn lại.

• Các nhãn trạng thái tự trở lại khi hộp IoT trả lời. Một màn hình được mở trong lúc hộp IoT còn đang khởi động sẽ hiển thị thiết bị không thể kết nối và tự phục hồi.

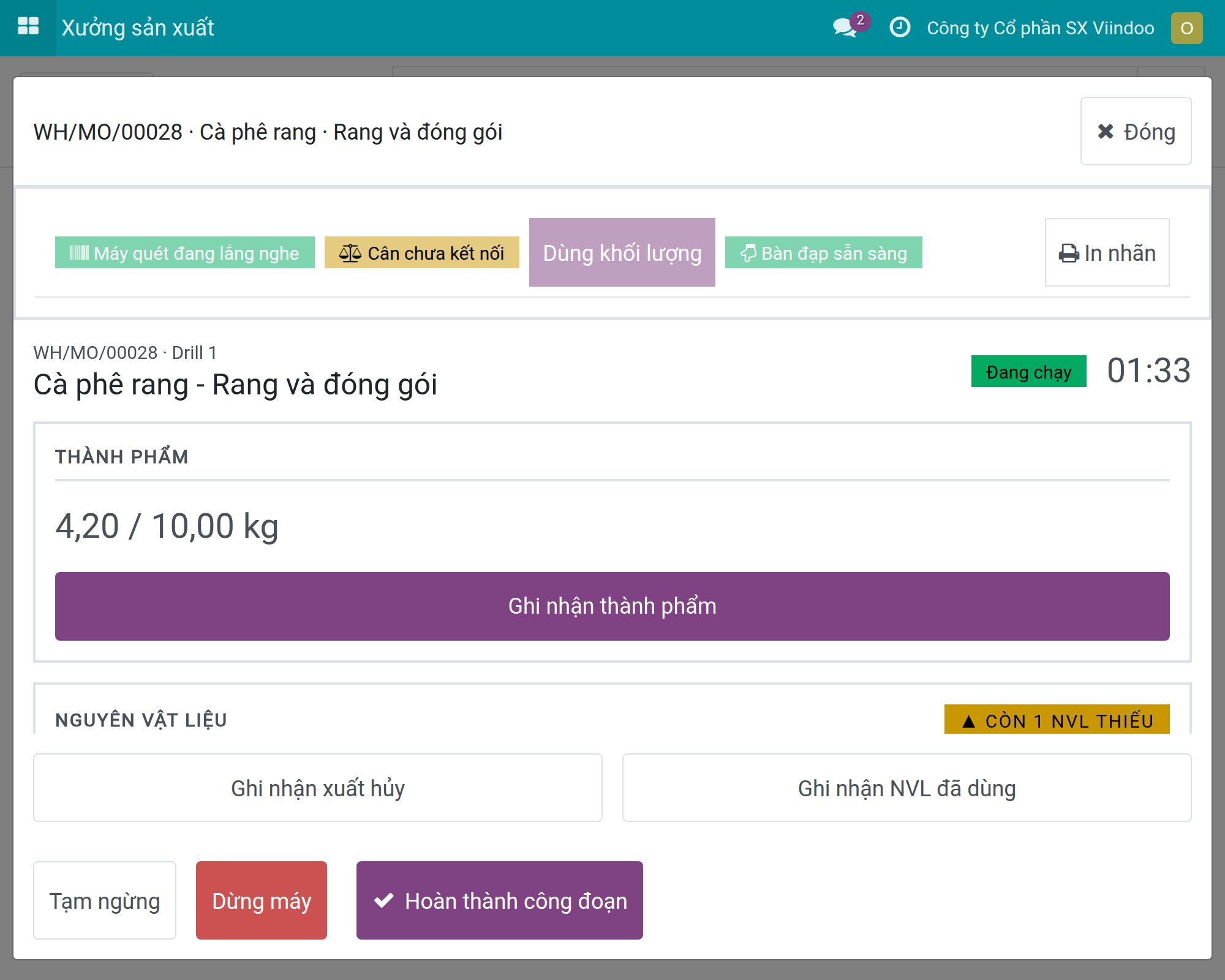

Khi hộp IoT có trả lời nhưng không báo một thiết bị - ví dụ cân bị rút ra hoặc đang tắt - nhãn trạng thái của nó ghi Cân chưa kết nối (hoặc Máy quét chưa kết nối, Bàn đạp chưa kết nối) và nút Dùng khối lượng bị làm mờ, nên không bao giờ lấy số cân từ một chiếc cân không có mặt. Hãy tự gõ số lượng như trên, rồi cắm thiết bị vào hoặc bật thiết bị lên. Nhãn trạng thái trở lại sẵn sàng ở lần kế tiếp màn hình tải lại lệnh công đoạn, ví dụ khi bạn chuyển sang một màn hình khác của lệnh hoặc mở lại lệnh.

Trưởng ca in lại nhãn gần nhất thế nào?

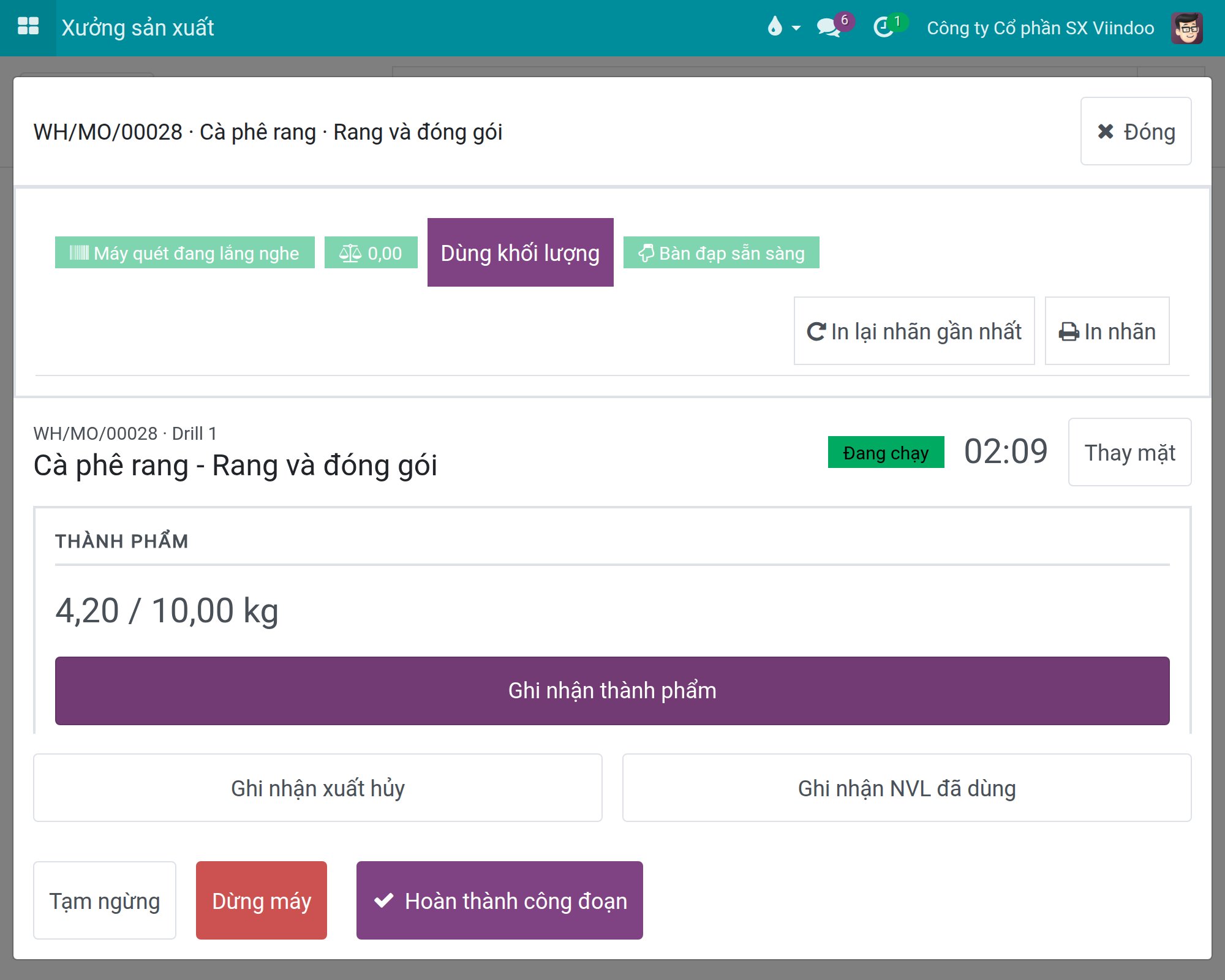

Trưởng ca thấy mọi thứ người vận hành thấy, và thêm một nút: In lại nhãn gần nhất, nằm cạnh In nhãn. Nút này xuất hiện khi lệnh đã có một lần in nhãn. Người vận hành không bao giờ thấy nút này.

1. Mở lệnh công đoạn trên Xưởng sản xuất, như mô tả ở trên.

2. Bấm In lại nhãn gần nhất.

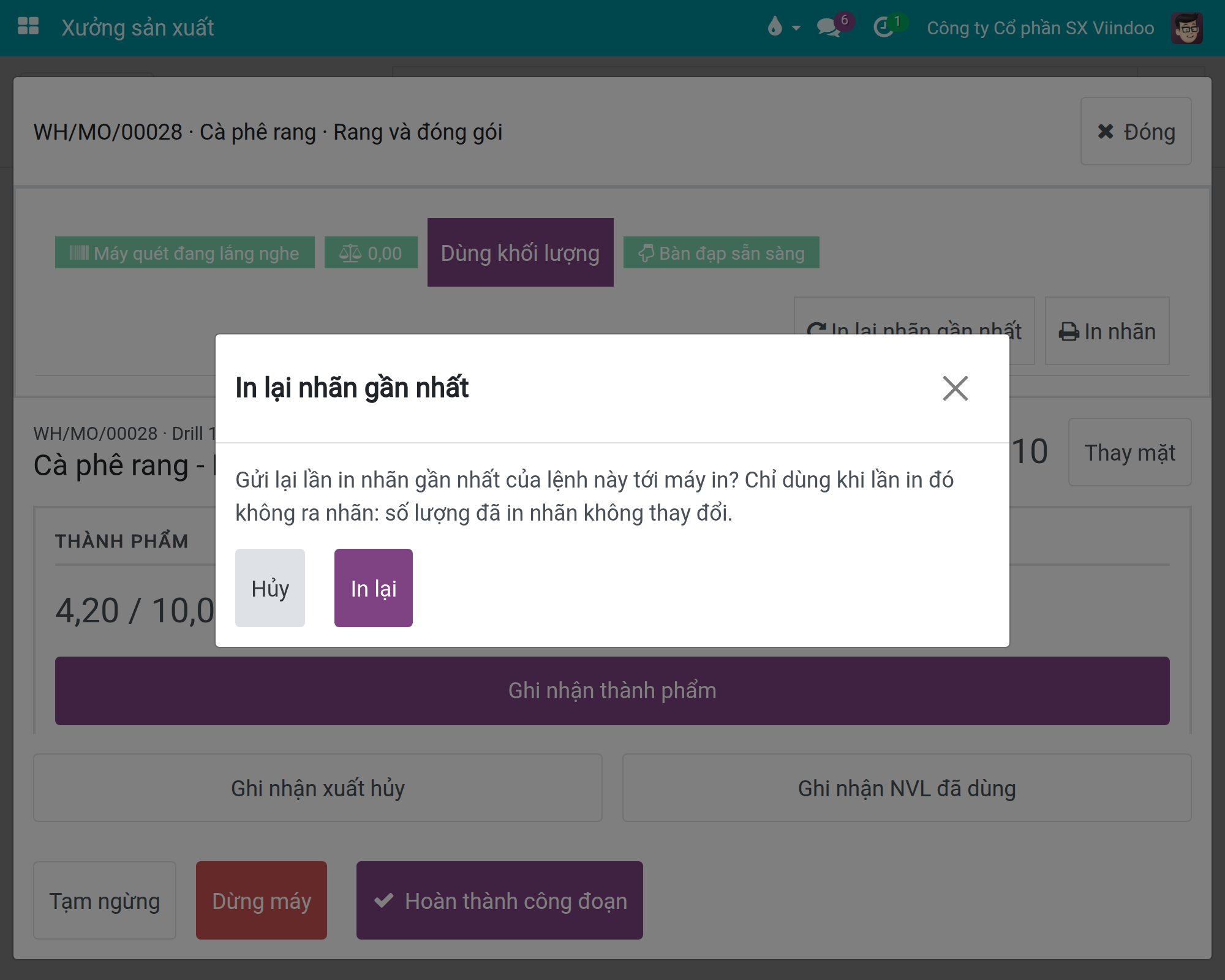

3. Đọc câu xác nhận rồi bấm In lại. Chỉ dùng khi lần in đó không ra nhãn.

Lần in gần nhất được gửi lại. Số lượng được tính là đã in nhãn không thay đổi, nên lần In nhãn tiếp theo vẫn chỉ in phần chưa được in nhãn.

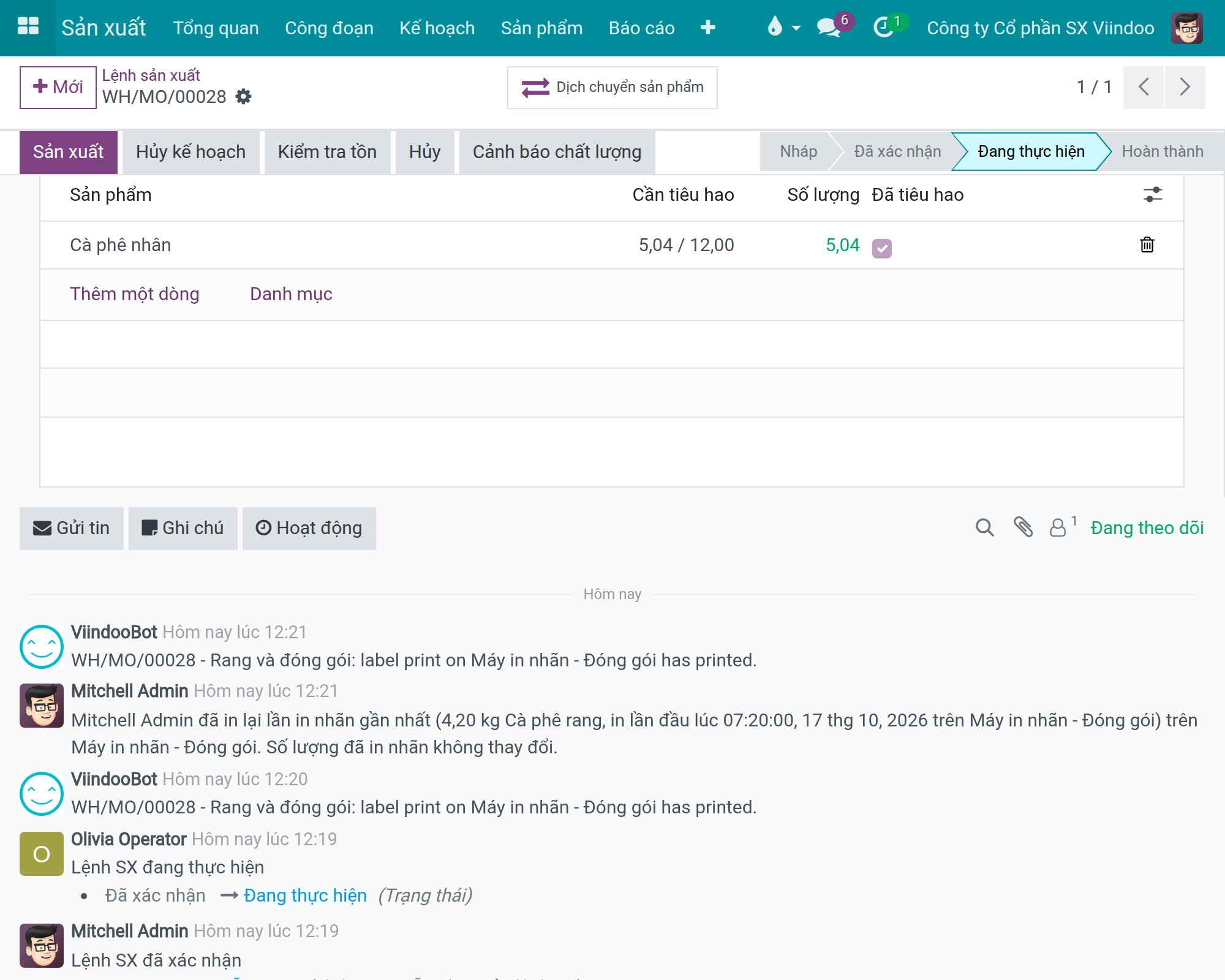

Mỗi lần in lại đều được ghi trong phần trao đổi (chatter) của lệnh sản xuất: ai đã in lại nhãn nào, trên máy in nào, và số lượng đã in nhãn không thay đổi.

Lỗi thường gặp

• Thanh thiết bị không xuất hiện. Trung tâm sản xuất của lệnh chưa gắn thiết bị IoT nào. Hãy nhờ quản trị viên hệ thống gắn thiết bị trên trang IoT của trung tâm sản xuất.

• Một nhãn trạng thái báo không thể kết nối. Hộp của trạm không phản hồi. Kiểm tra hộp có nguồn và đang ở trong mạng. Các nhãn trạng thái tự trở lại khi hộp phản hồi lại; xem Điều gì xảy ra khi hộp hoặc thiết bị gặp sự cố?.

• Một nhãn trạng thái ghi đang được dùng bởi màn hình khác. Một màn hình khác đang giữ thiết bị. Hãy chạm vào màn hình của bạn để lấy lại, hoặc đóng màn hình kia.

• Trình duyệt xin phép truy cập thiết bị trong mạng nội bộ, hoặc chặn truy cập đó. Khi Viindoo được mở qua HTTPS và hộp IoT có địa chỉ riêng, trình duyệt có thể hỏi trang Viindoo có được truy cập thiết bị trong mạng nội bộ của bạn không. Hãy cho phép với địa chỉ Viindoo. Nếu trình duyệt chặn truy cập này, các nhãn trạng thái báo thiết bị không thể kết nối.

• Nút Dùng khối lượng bị làm mờ. Cân không thể kết nối hoặc một lần đọc đang được thực hiện. Hãy nhập số lượng thay thế.

• Bàn đạp không làm gì. Hãy kiểm tra nhãn trạng thái ghi Bàn đạp sẵn sàng, màn hình lệnh công đoạn đang mở (không phải Ghi nhận thành phẩm) và hành động bàn đạp của trung tâm sản xuất đúng như bạn mong muốn.

• Nhãn không ra. Nhật ký của lệnh ghi rằng lần in chưa được xác nhận khi đã hết Thời gian chờ hành động thiết bị (giây). Trưởng ca bấm In lại nhãn gần nhất.

• Thiết bị bị rút ra trong lúc hộp IoT ngoại tuyến vẫn hiển thị là đã kết nối. Hộp IoT báo lại các thiết bị vào lần kết nối tiếp theo; cho đến lúc đó, trạng thái cũ vẫn được hiển thị.

• Sau khi mất mạng, một lần quét hoặc đạp bị hai màn hình ghi nhận. Nếu một màn hình mất mạng đúng lúc màn hình khác lấy một thiết bị và hộp IoT khởi động lại trước khi có sự kiện nào đến màn hình đầu tiên, thì lần quét hoặc đạp đầu tiên sau khi khởi động lại được cả hai màn hình xử lý một lần. Hãy kiểm tra lệnh sau một sự cố mất mạng như vậy.

Câu hỏi thường gặp

Khối lượng có được ghi nhận ngay khi tôi bấm Dùng khối lượng không? Không. Dùng khối lượng chỉ điền vào Ghi nhận thành phẩm. Số lượng được ghi nhận khi bạn bấm Xác nhận thành phẩm, và Hoàn tác gỡ nó đi.

Vì sao số cân trên nhãn trạng thái không được ghi nhận? Nhãn trạng thái chỉ hiển thị số đọc mới nhất của cân. Chỉ một lần bấm Dùng khối lượng mới lấy một lần đọc mới cho lệnh.

Tôi có thể kiểm tra số đọc trước khi nó được tính không? Có. Số đọc tới Viindoo qua trình duyệt của người đã bấm Dùng khối lượng, nên hãy đọc con số trên màn hình Ghi nhận thành phẩm trước khi xác nhận.

Có dùng bàn đạp trên màn hình Ghi nhận thành phẩm được không? Không. Bàn đạp chỉ hoạt động trên màn hình lệnh công đoạn.

Ai được in lại nhãn? Chỉ người có quyền Sản xuất: Quản trị viên. Việc in lại cần xác nhận, không làm thay đổi số lượng đã in nhãn và được ghi nhật ký trên lệnh sản xuất.

Bước tiếp theo

• Cách đọc bước kiểm tra chất lượng trên Xưởng sản xuất từ thiết bị đo IoT: đọc bước Đo lường trên Xưởng sản xuất từ thiết bị đo.
